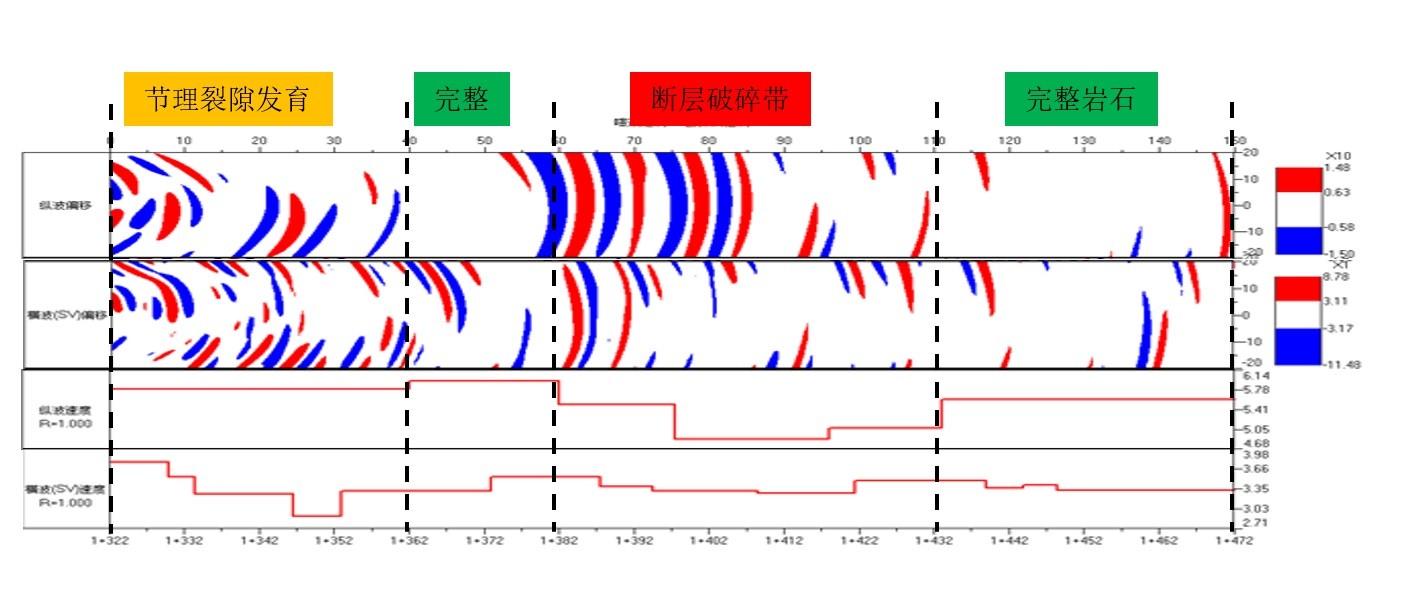

TST解釋原理：

偏移圖像反映地質構造和巖性界面分布。紅色條紋表示巖體強度變硬的界面，藍色表示變軟的界面。條紋密集反映巖性復雜、構造發育，巖體破碎、巖溶發育；條紋稀少反映圍巖均勻密實，完整性好；

波速圖像反映圍巖強度隨里程的分布。高波速對應巖體堅硬，強度高，密實完整；低波速對應巖體疏松軟弱、破碎、斷裂與裂隙發育；

結合水文地質條件，預報區段在地下水位以下時，低波速區與構造、裂隙、巖溶等發育部位，推斷圍巖含水的可能性較大。

典型案例索引

1.斷裂構造的預報

2.巖性變化帶探測

3.破碎帶探測

4.斷層探測

5.巖溶隧道探測

6.采空區探測

7.黃土隧道探測

8.TBM隧道

9.管片式隧道地震波超前預報

工程案例：

1）斷裂構造的預報

2016年6月在新疆某鉆爆隧道進行超前探測，應用5萬焦耳電火花震源，使用縱波進行超前預報，預報距離150m。識別標志：偏移圖像中里程55—85的40m范圍內，4組藍、紅條紋密集發育，在波速圖像中的對應位置為低波速異常，推斷該位置存在斷裂帶。

2）巖性變化帶探測：

2015年在巴基斯坦NJ項目鉆爆隧道，應用炸藥進行縱波超前預報，探測距離100m。識別標志：偏移圖像中里程40m出現紅藍條紋，推斷該位置存在巖性接觸帶，后面是紅條紋，對應波速升高，巖體力學性質變好。

3）破碎帶探測：

2016年在米拉山隧道進行破碎帶預報，應用炸藥震源進行縱波預報，探測距離100m。識別標志：偏移圖像中里程40-80m出現多個大紅、藍條紋，推斷該位置存在破碎帶。

4）斷層探測：

5）巖溶隧道探測：

6）采空區探測：

7）黃土隧道探測：

50米之前礫石是高速，而且不均勻，有界面反射，有地質依據。后面50m低速的是黃土層，波速低，均勻，界面少

8）TBM隧道：

9）管片式隧道地震波超前預報
