典型案例索引
工程案例：

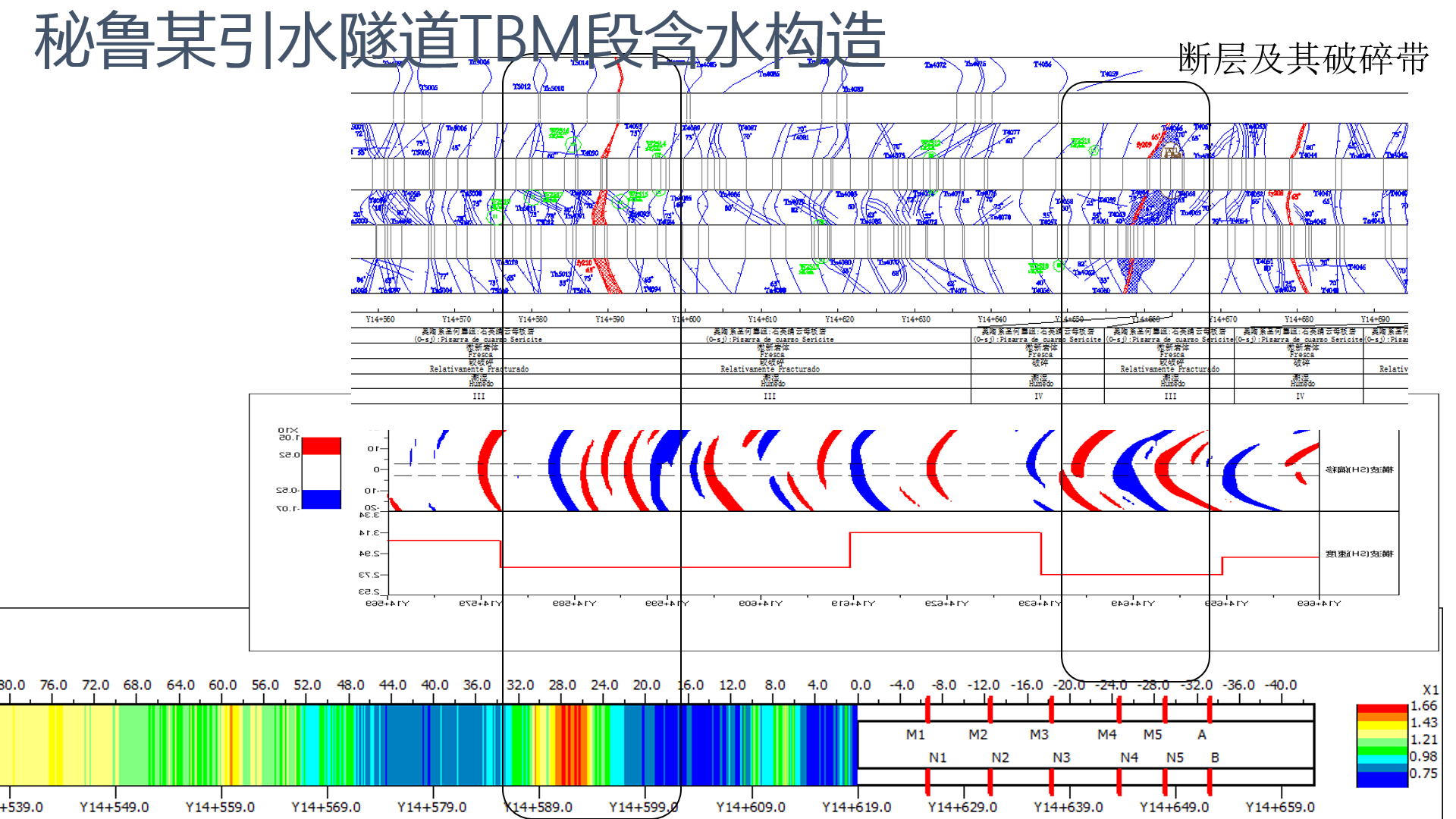

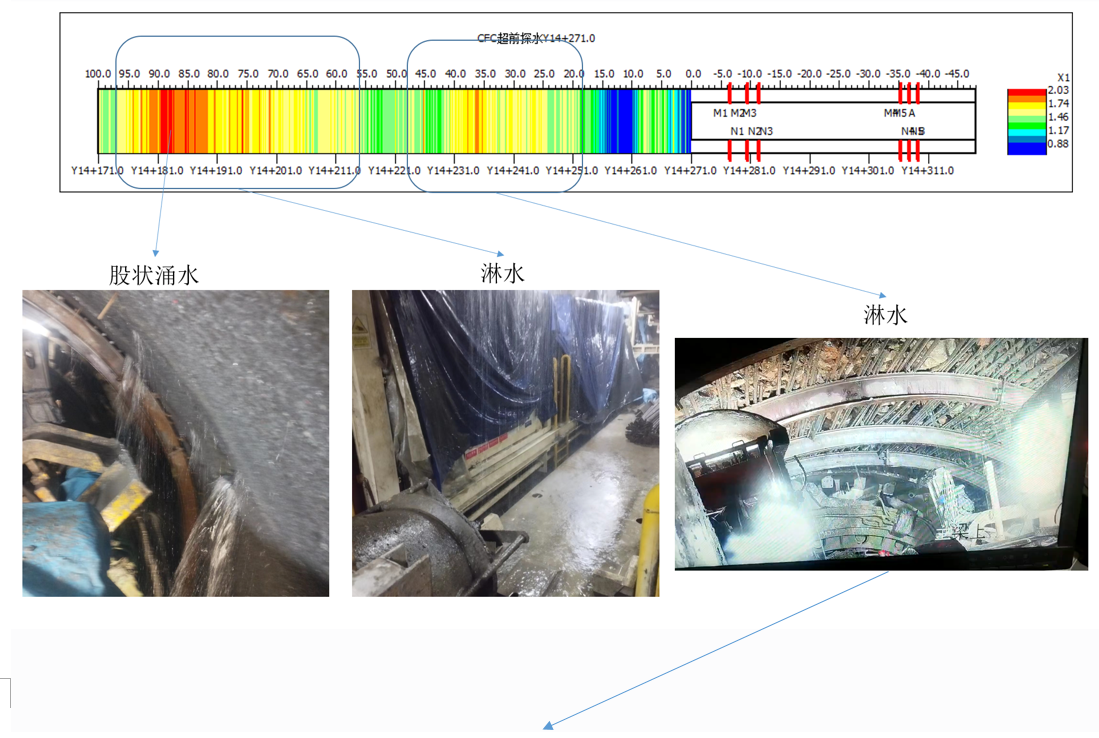

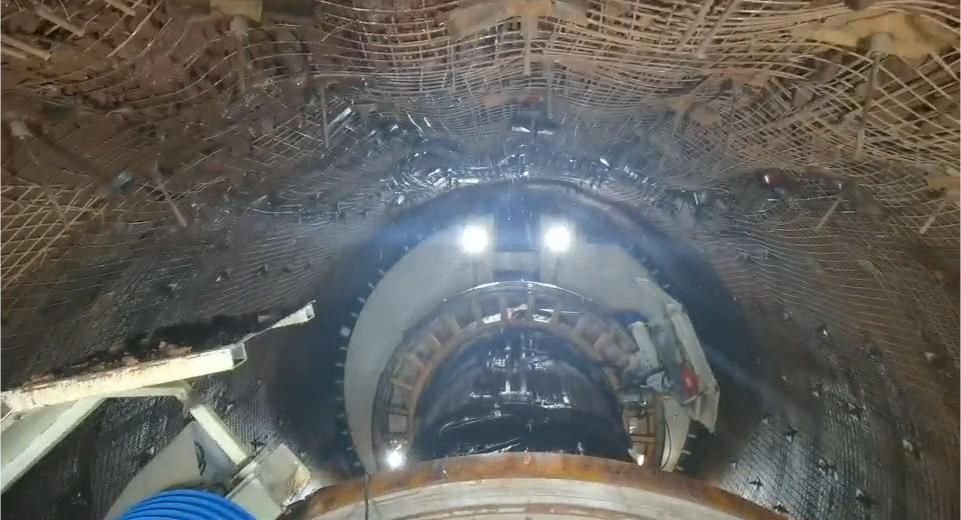

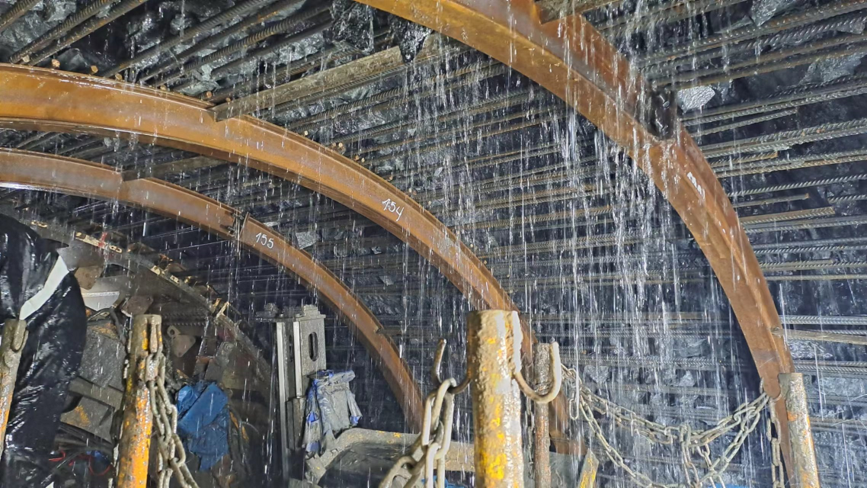

1.國外TBM引水隧道

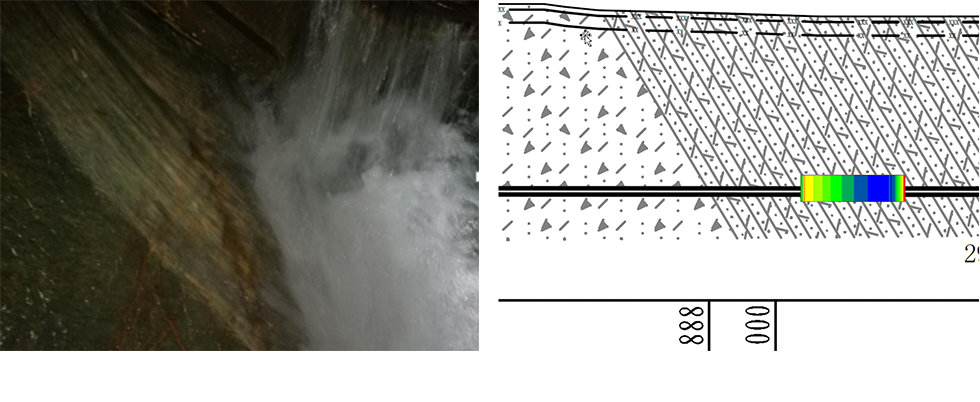

1.某重點工程TBM引水隧道探水
CFC基于一種新的電磁探水技術--復頻電導率法。它利用含水巖體電導率和電容率增大的特性，通過測量圍巖中復電導率的分布推測巖體含水量的大小。該產品的觀測系統布置在隧道側壁，進行遞進式超前預報，預報掌子面前方100米內圍巖的含水性、含水量。建議與TST同時應用綜合解釋。
預報結果與開挖驗證:
本次預報范圍內圍巖平均相對介電常數為14.06，含水量較大，特別是在掌子面附近5m，以及88~98m范圍，存在強反射帶，含水量較大，有涌水可能。開挖到8m左右涌水現象消失。與預報結果吻合。

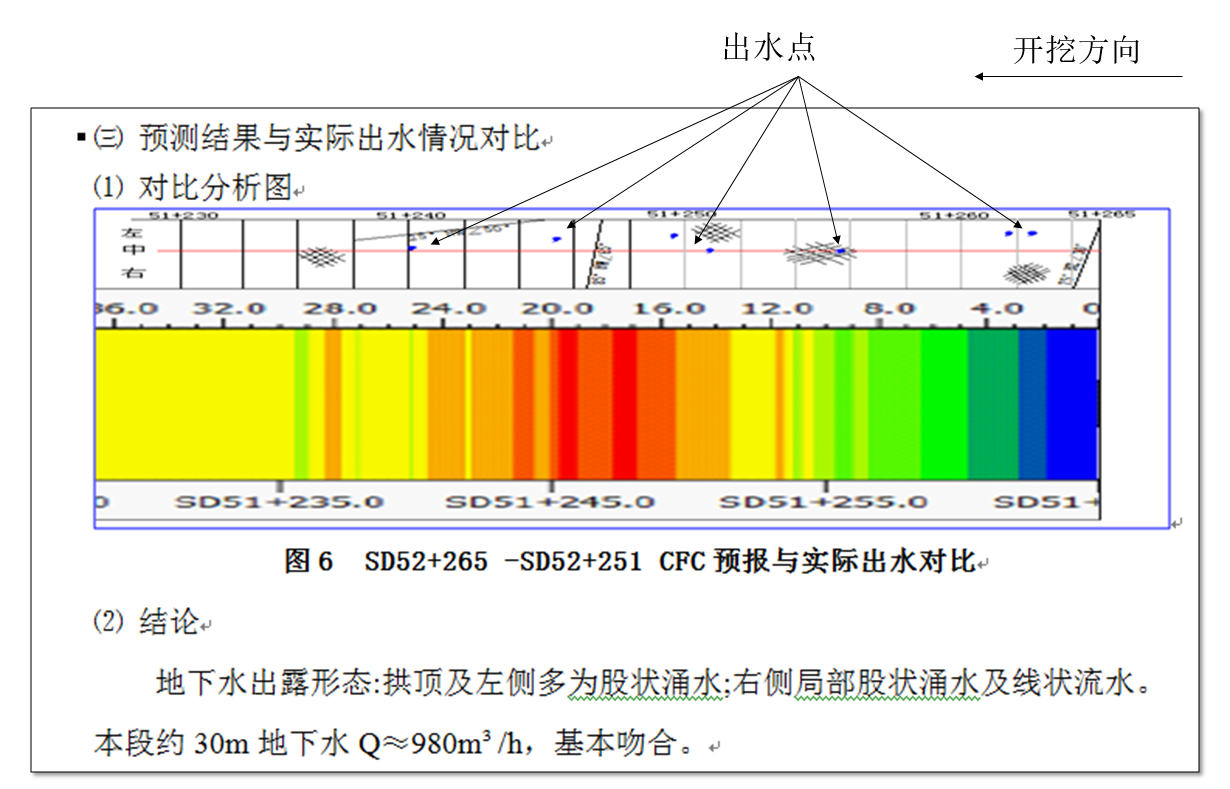

3．新疆某隧道探水地描結果與CFC結果的對應一致
4．某鉆爆法高鐵隧道探水
5．CFC與瞬變電磁預報對比
依托玉墨鐵路某隧道實際項目做CFC復頻電導法與TEM瞬變電磁法的實際應用對比。開挖結果表明，CFC探水技術與TEM相比，可有效避免隧道內臺架等大型設備以及施工用電等強干擾，預報結果更準確。TEM在掌子面20m內存在盲區，這恰巧是施工方所關注以及能夠處理的位置，而CFC不存在探測盲區，可進行遞進式探水預報。

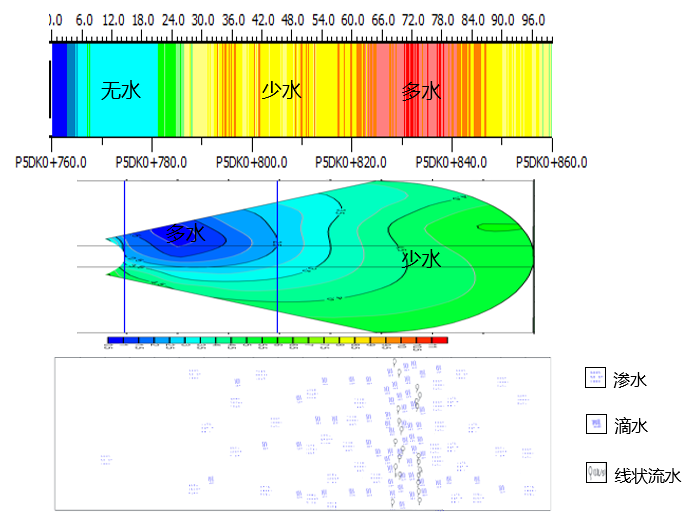

CFC成果（上圖）瞬變電磁成果（中圖）開挖地質素描（下圖）
現場地質素描結果如下：
1、P5DK0+760～P5DK0+783段，揭露圍巖為灰白色砂巖，泥巖，強風化，中~厚層狀，圍巖較破碎~局部破碎，節理裂隙欠發育，掌子面潮濕，局部沿裂隙滴水。
2、P5DK0+783～P5DK0+860段，揭露圍巖為灰白色砂巖，泥巖，強風化，中~厚層狀，圍巖破碎，層間夾有泥質夾層，節理裂隙發育，為短小型節理，層間結合性較差，沿裂隙面滴滲水，局部滴水成線。其中P5DK0+827～P5DK0+838段，地下水發育，沿裂隙面線狀流水，拱腳有水滲出。
由開挖驗證可以看出，本次預報CFC結果與實際開挖情況較為吻合。
6．CFC在豎井做超前探水并用超前鉆探驗證
依托大瑞鐵路某隧道進行豎井的超前地質預報。豎井的預報難點在于：
（1）井身狹??；（2）關注地下水發育程度；（3）安全考慮現場操作時間必須短。

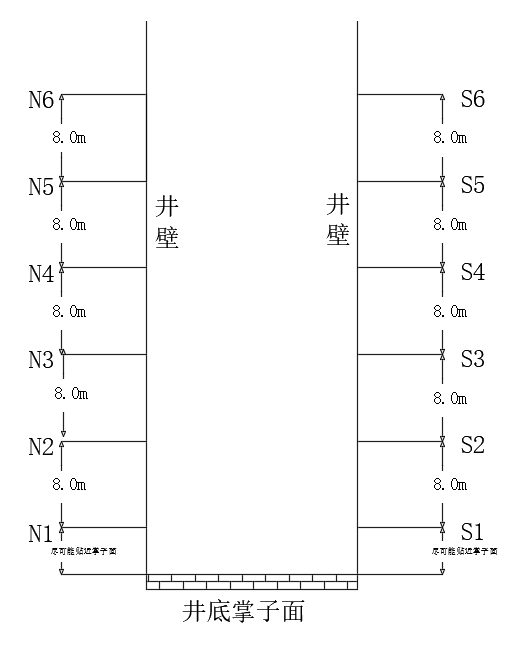

CFC現場觀測布置圖

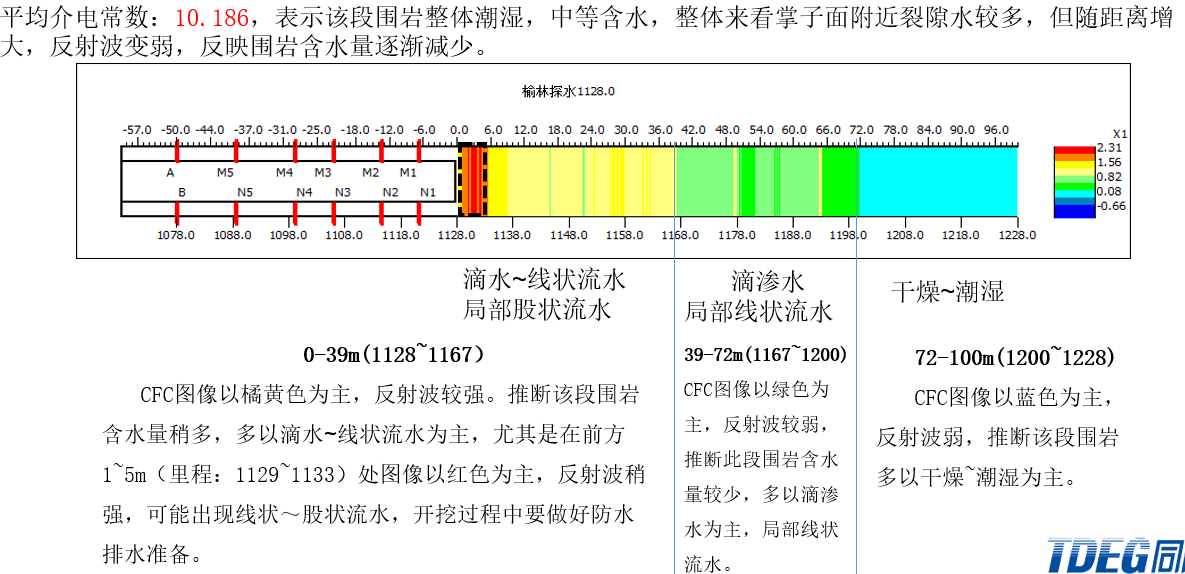

豎井掌子面S1FK0+632前方100m圍巖含水結構的CFC偏移圖像如下。得知60～100m段圍巖在CFC的偏移圖像中以黃-紅色為主，特別是在77~91之間為強反射的紅色。推斷該段圍巖或受巖體破碎影響，水量較大，以股狀涌水為主。
CFC現場觀測布置圖
通過超前探水孔驗證股狀出水，鉆孔總水量約40m^3/h，與物探結果相符合。
7．管片式隧道超前探水
盾構隧道和護盾式TBM隧道的一個主要特點是將探測設備和隧道圍巖用管片隔開。為了進行有效的CFC超前探水，CFC的電極網必須接觸到巖體。CFC已經解決了這個難題。

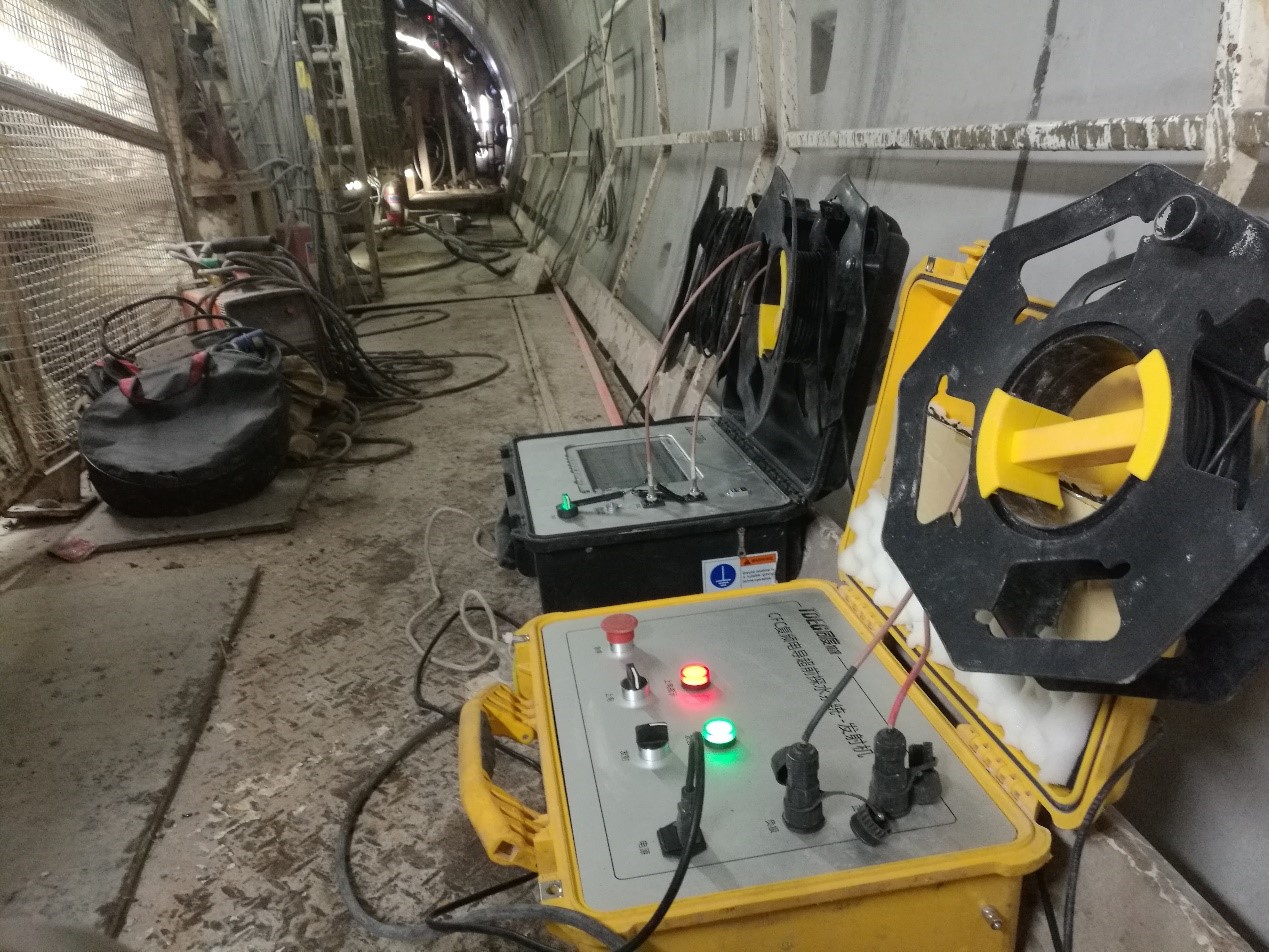

CFC現場采集圖
數據處理結果得到李嶗區間左線掌子面ZDK17+339前方100m圍巖含水結構的CFC偏移圖像，其中平均介電常數為3.605。與TST成果一起解釋，如下圖。

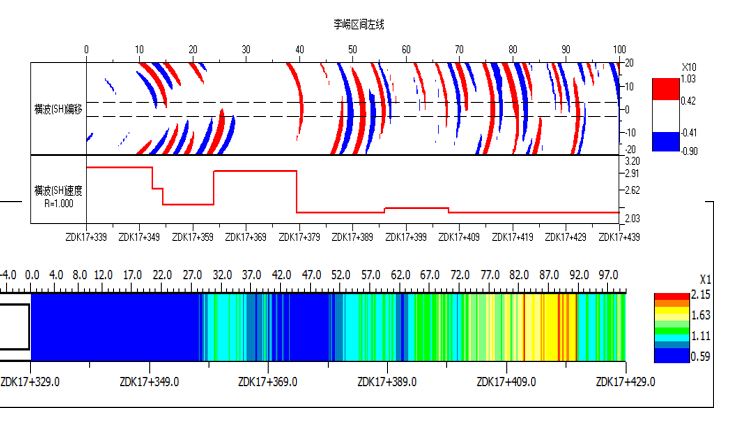

TST偏移圖像和圍巖波速分析圖（上）CFC偏移圖像（下）

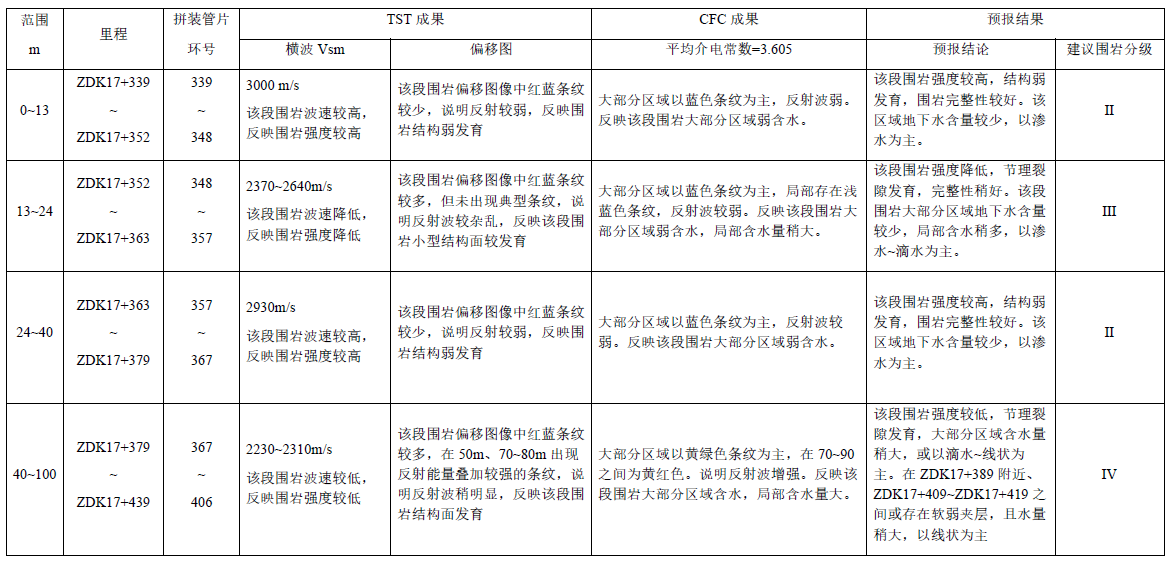

成果如下表：

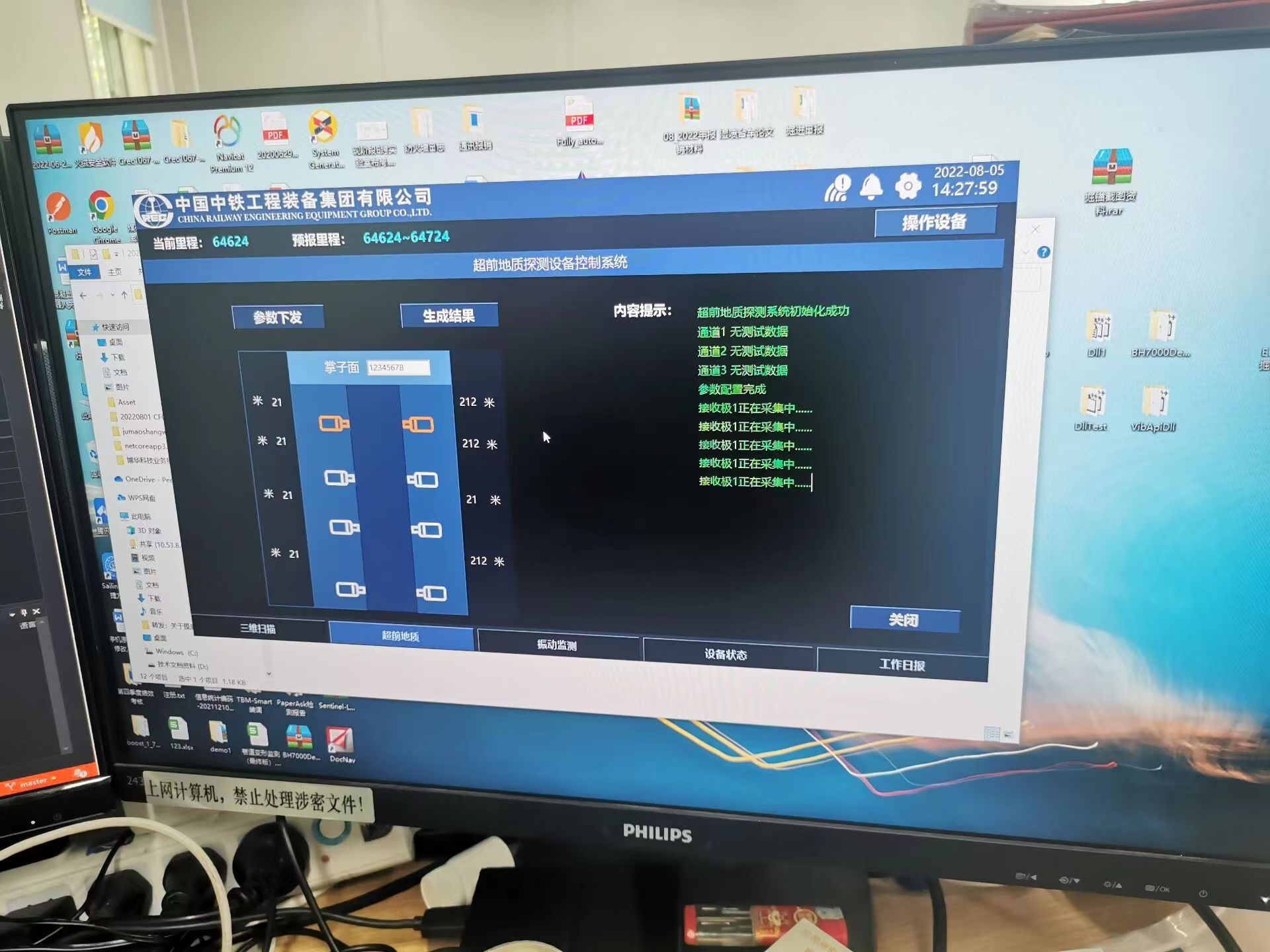

8．煤礦掘錨機一體機智能化集成探水設備
