功能

水上工程勘探需要高分辨和具有一定穿透力，且放炮快速的震源。TD-SAI激發間隔1s，激發能量1-5萬焦耳。適合淤泥厚度探測，基巖面探測，地層探測，孤石探測，拋石探測等水上工程項目應用以及石油勘探補天窗的應用。淡水，鹽水，淺灘過渡帶均可使用；對水深沒有限制。

原理

通過程序控制電火花震源自動連續激發，走航式應用的電弧式放炮的震源。

技術指標：

探測深度：150m

能量：10-400KJ（1萬焦耳到40萬焦耳）

激發間隔：1-60秒

操作方式：按程序控制連續激發

重量：500KG 供電：380V

箱體數量：2件

優勢：

電弧放電，能量轉換效率高 具有消除氣泡技術 穿透深度大，擅長穿透砂層

工程案例：

典型案例索引

1.快充200KJ電火花震源在水上勘探中的應用

2.道路病害原因探測

3.珠海某島防坡堤拋石厚度探測

典型案例：

1.快充200KJ電火花震源在水上勘探中的應用

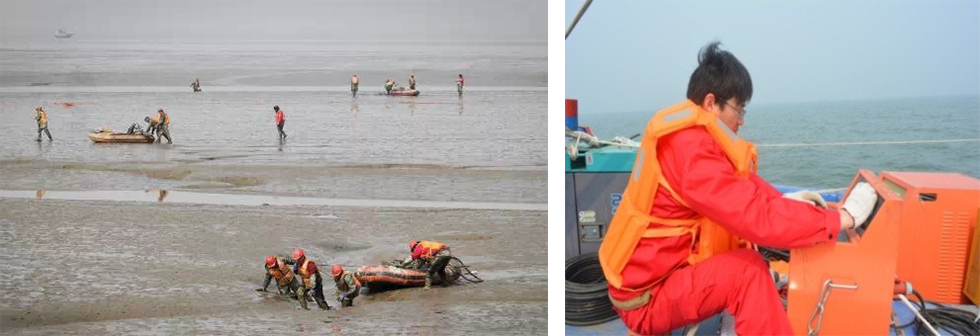

200KJ電火花震源在淺海過渡帶的應用

200KJ電火花震源在淺海過渡帶的應用

2015年4月大港物探在曹妃甸實施100平方公里的三維地震勘探作業。工區橫跨海上、灘涂、和陸地。電火花震源承擔一部分海上和灘涂勘探任務，與氣槍震源的成果進行比對。20萬焦耳(200KJ)與體量約250噸的氣槍物探船能量相當，采集到4.5s雙程時記錄。但是體積和重量卻小了幾個重量級。

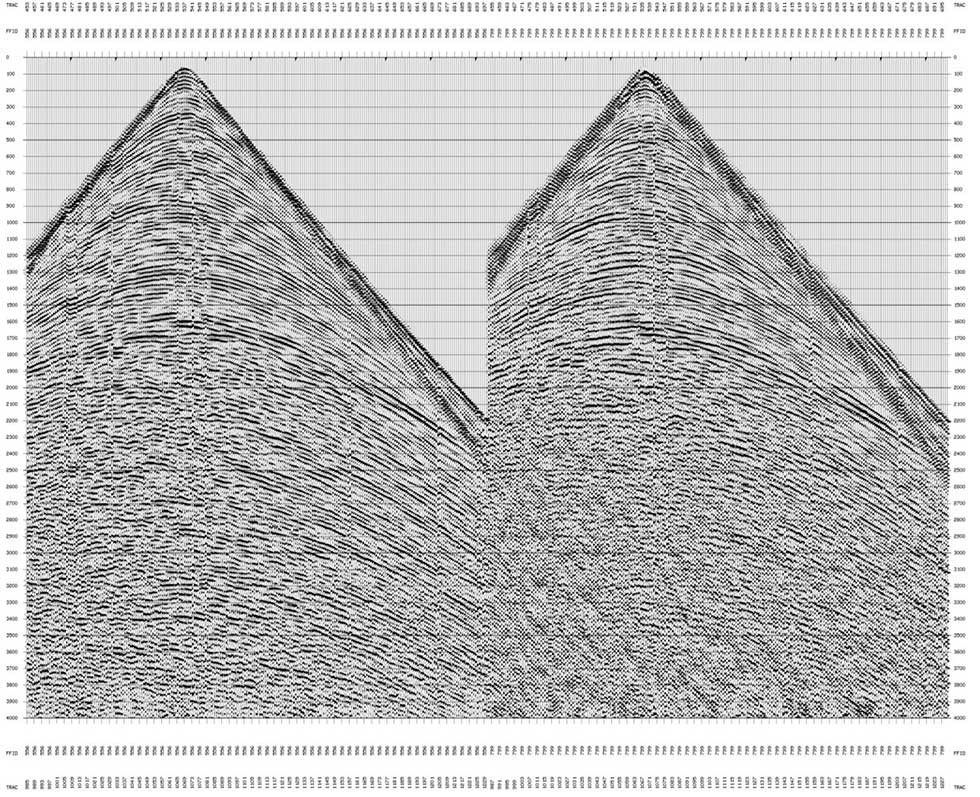

單炮資料對比（左邊氣槍記錄，右邊電火花記錄）

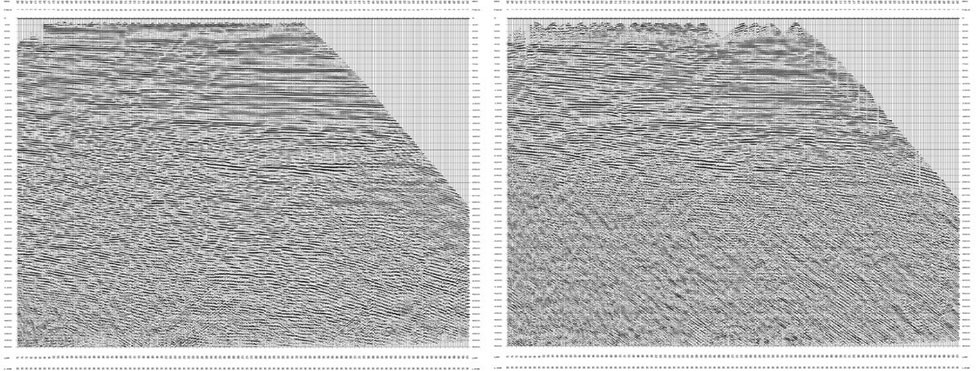

剖面資料對比（左邊氣槍剖面，右邊電火花剖面）

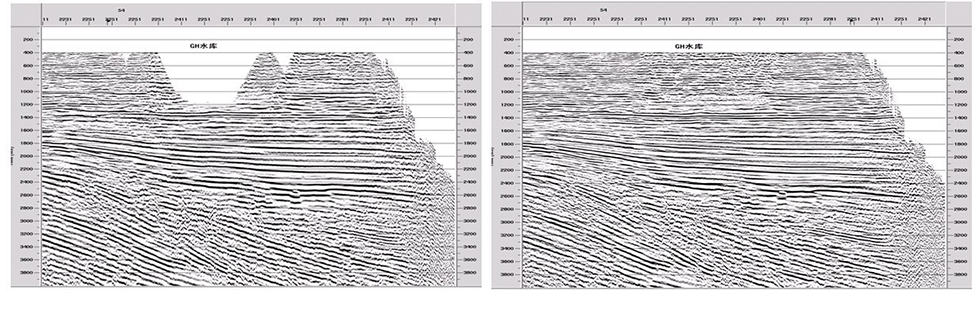

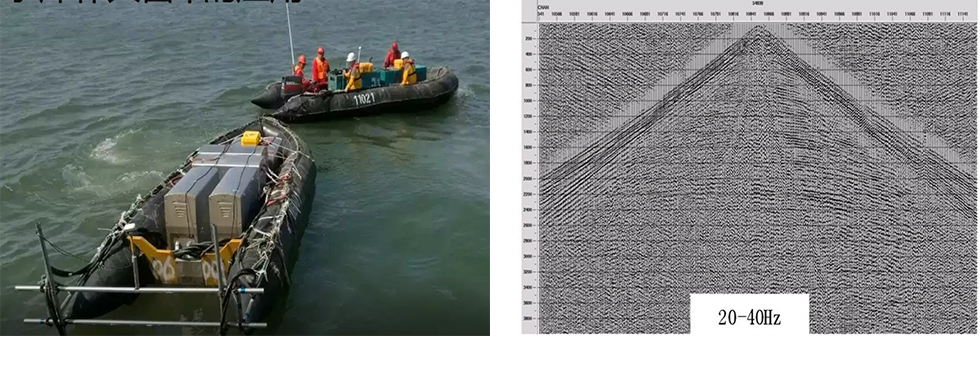

2.400KJ電火花震源在水庫補天窗的應用

3.珠海某島防坡堤拋石厚度探測
