功能：

TD-Sparker系列大功率電火花震源是一種典型的非炸藥地震勘探震源；可用于地震散射、反射、折射、跨孔CT、VSP、微側井、小折射等地震勘探方法。 適合山區與平原等不同野外條件的場地、線路、采空區、巖溶、邊坡、水文地質、地質構造等勘察項目。在煤田地質、石油勘探、工程物探等領域有廣泛的應用。 TD-Sparker的能量、放電電纜長度和封裝方式等可以根據客戶的要求定制。

原理：

通過編程的控制將電能專為化學能存在脈沖電容器中，瞬間釋放，在炮孔中汽化水，產生彈性波向巖土里傳播，其激發的地震子波高度近似炸藥震源。

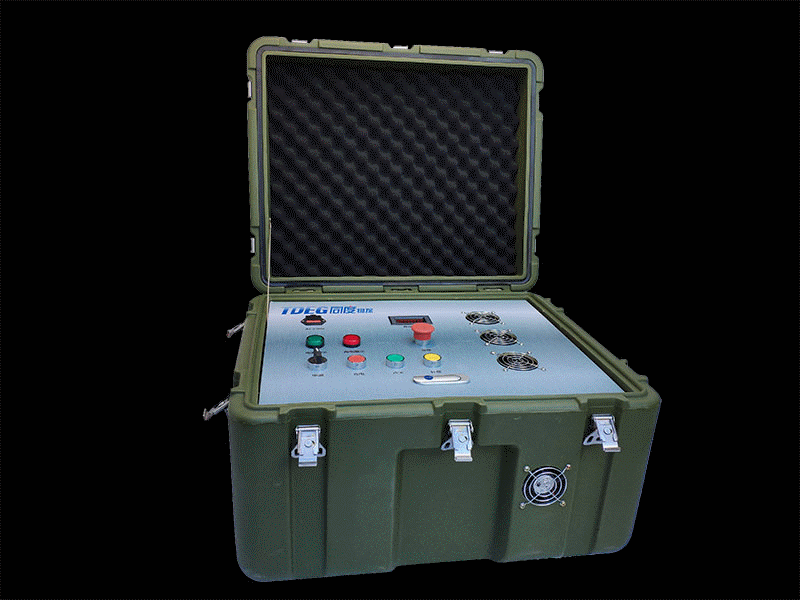

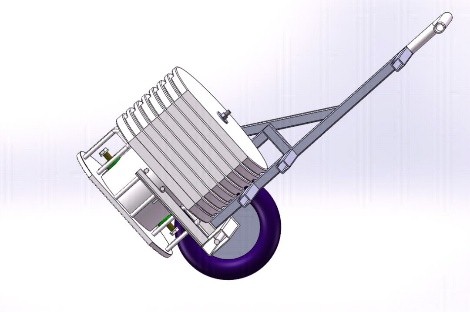

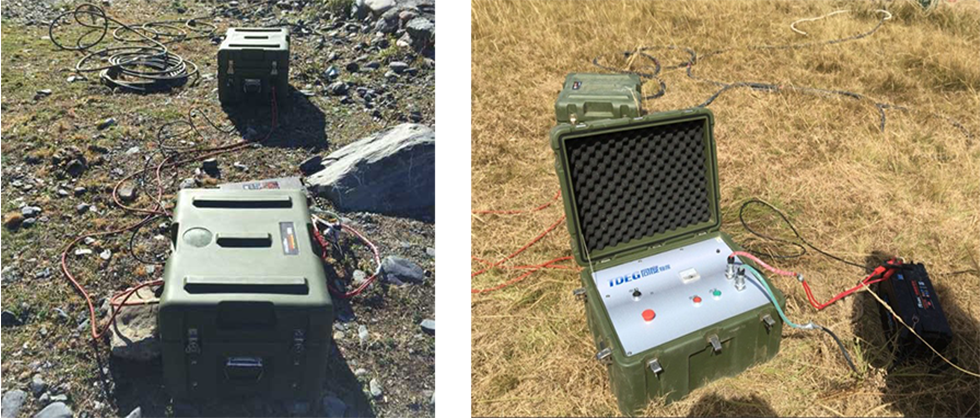

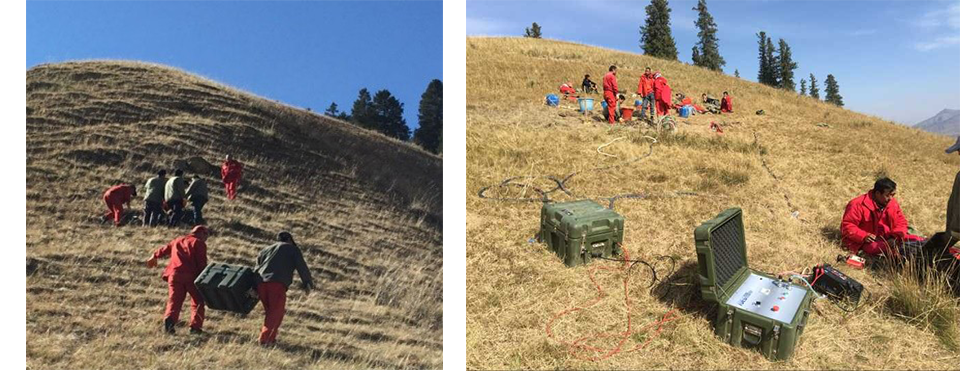

人抬式

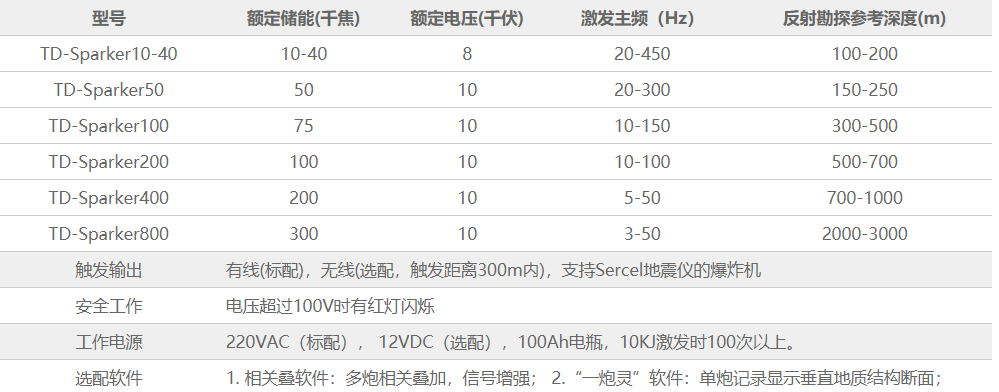

技術指標

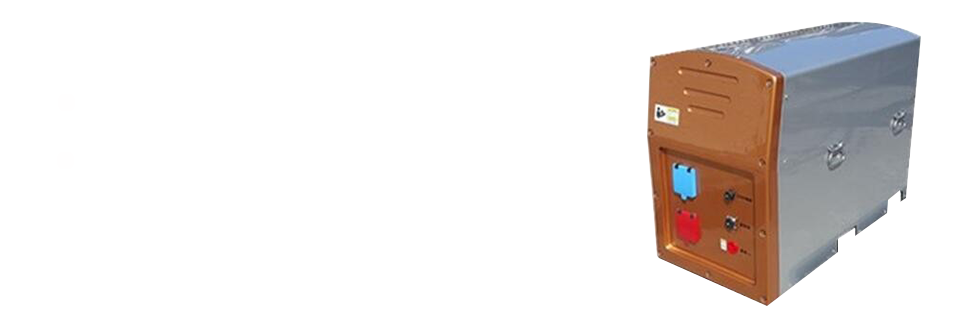

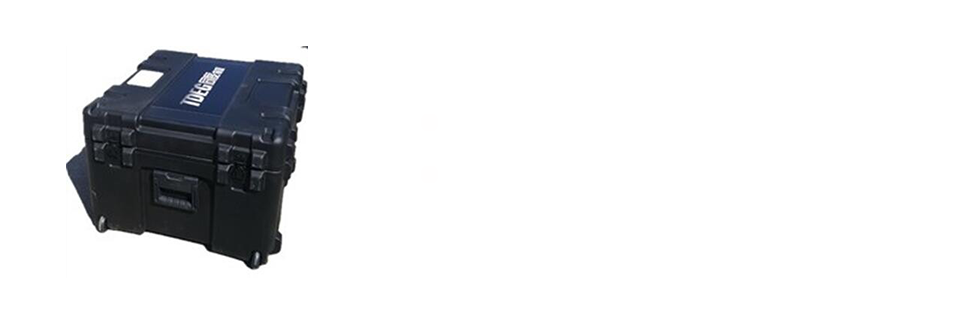

由控制臺，儲能器和放電電纜（含放電電極）
三部分組成，可定制；

按照封裝方式分類為：
一體化（船載、車載）、人抬式、背包式；

按照供電方式分為：
電瓶+逆變器、發電機

操作方式：遙控

能量：10KJ-800KJ（80萬焦耳）；

激發間隔：可定制；

安全性：邏輯控制，自動泄放 一體化密封適合惡劣環境 能量可以擴展

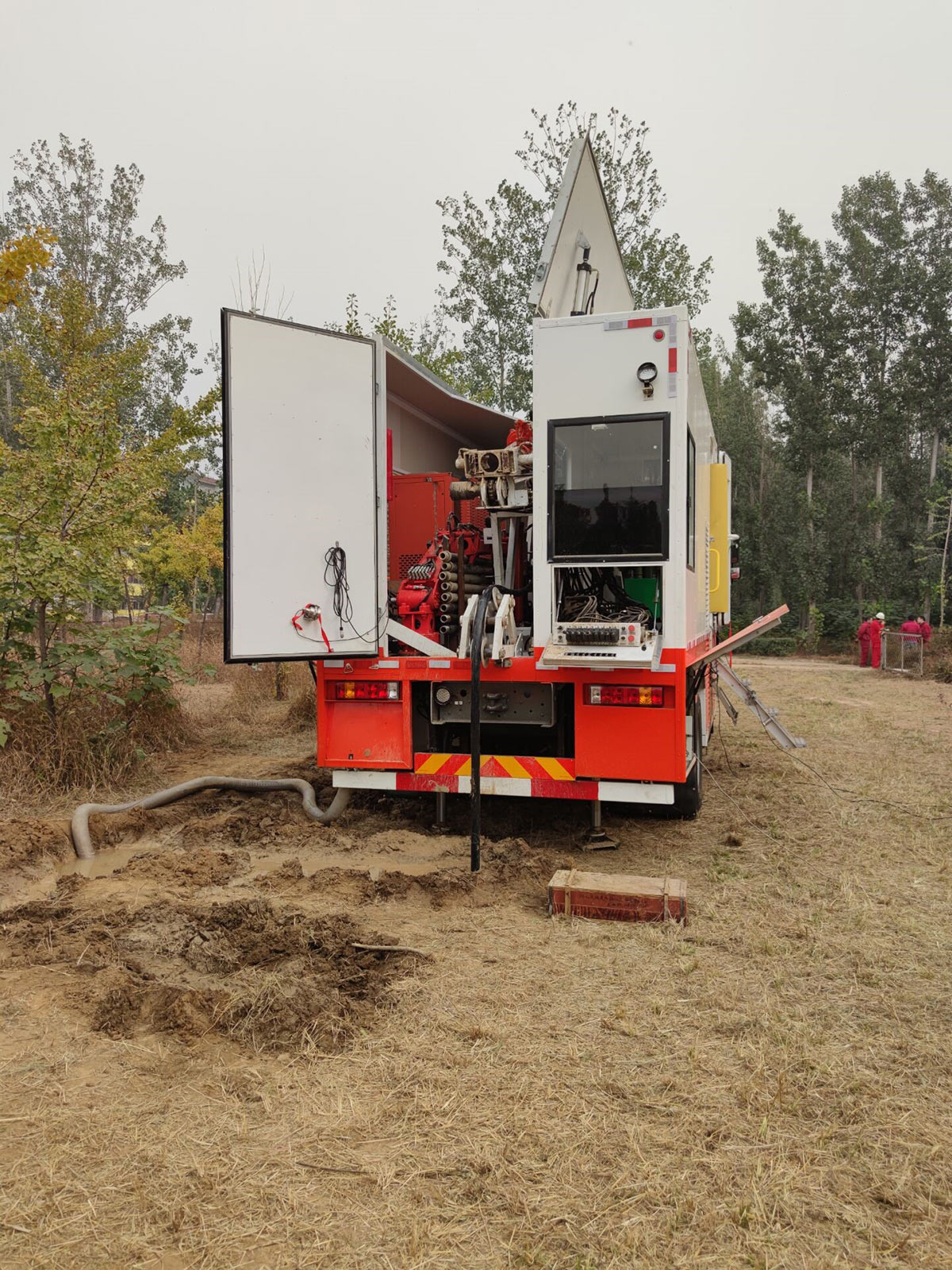

1.2車載船載型電火花震源

應用領域：大型跨孔CT，場地地震，水上地震

1.3配件

地面激發裝置

適合硬質路面，不需打孔，勘探深度100米

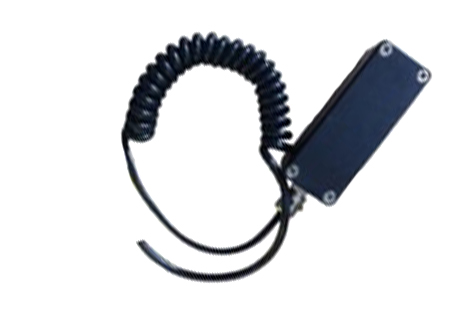

感應式/光纖觸發器

兼容大多數地震儀，隔離高電壓大電流對地震儀觸發模塊的影響。

典型案例索引

1.電瓶供電10KJ-40KJ電火花震源在場地勘探中的應用

2.50KJ電火花震源用于海上巖溶、多孔珊瑚礁樁底注漿效果探測

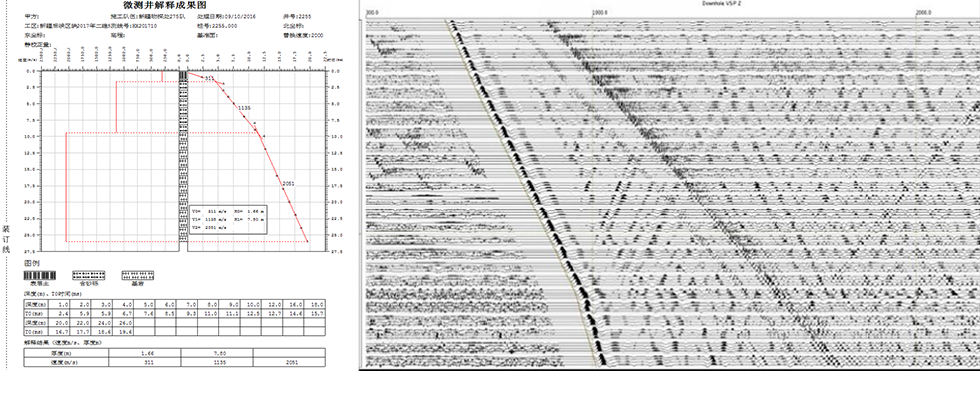

3.50-100KJ電火花震源在淺層調查中的應用

4.150KJ電火花震源與1.5KG炸藥記錄對比

5.200KJ電火花震源在淺海過渡帶的應用

6.800KJ電火花震源在資源勘查中的應用

7.400KJ綠色震源一體化平臺

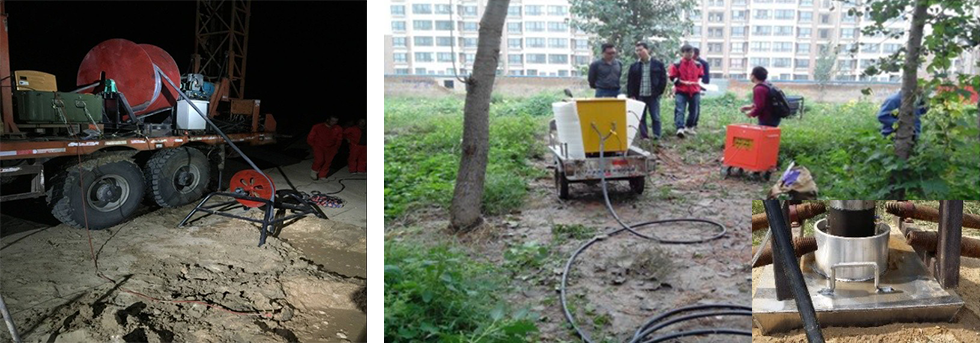

1.電瓶供電10KJ-40KJ電火花震源在場地勘探中的應用

2.50-100KJ電火花震源在淺層調查中的應用

3.50KJ電火花震源用于海上巖溶、多孔珊瑚礁樁底注漿效果探測

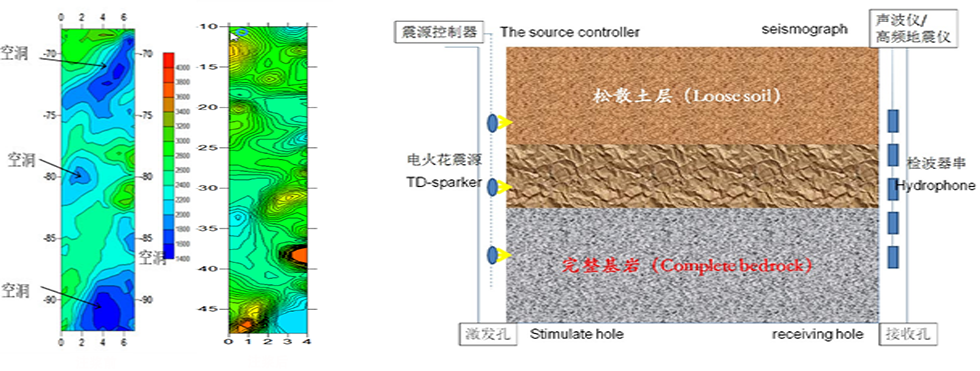

2015年10月南海某大型橋梁工程橋墩巖溶、多孔珊瑚礁注漿勘察任務。采用5萬焦耳(50KJ)電火花震源。水聽器檢波器串間距為25cm。藍色為巖溶等空洞區域。注漿侯的資料顯示紅橙色部分為注漿強度高的部分。

4.150KJ電火花震源與1.5KG炸藥記錄對比

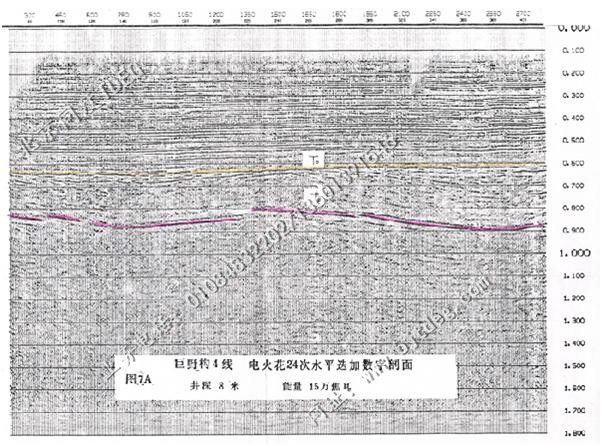

150KJ電火花震源激發記錄

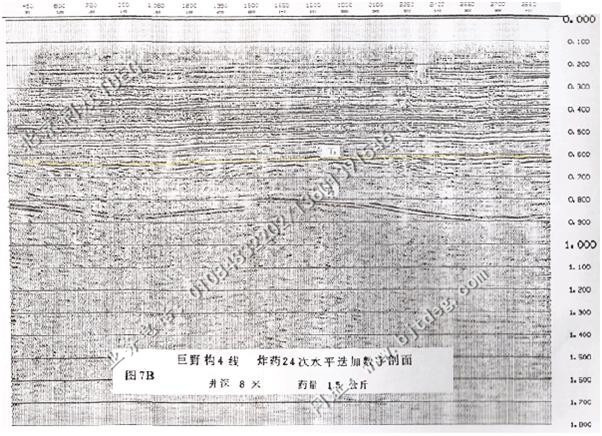

1.5公斤炸藥激發記錄

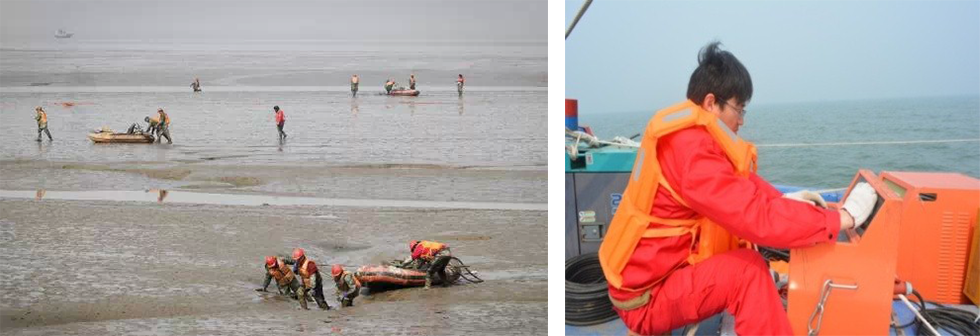

5.200KJ電火花震源在淺海過渡帶的應用

2015年4月大港物探在曹妃甸實施100平方公里的三維地震勘探作業。工區橫跨海上、灘涂、和陸地。電火花震源承擔一部分海上和灘涂勘探任務，與氣槍震源的成果進行比對。20萬焦耳(200KJ)與體量約250噸的氣槍物探船能量相當，采集到4.5s雙程時記錄。但是體積和重量卻小了幾個重量級。

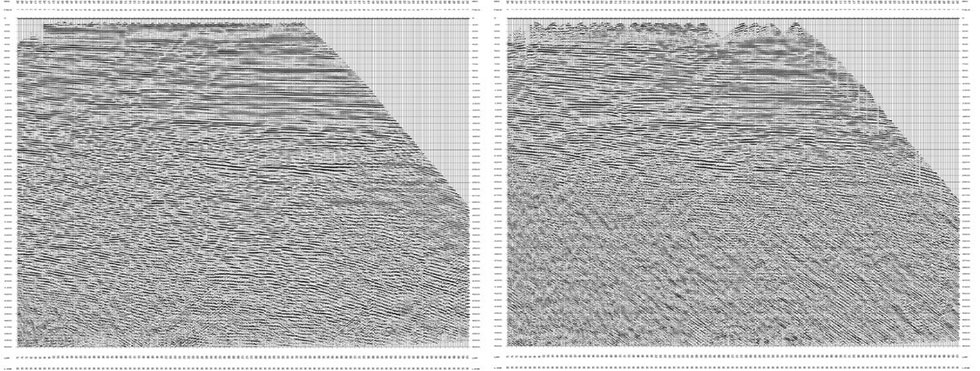

單炮資料對比（左邊氣槍記錄，右邊電火花記錄）

剖面資料對比（左邊氣槍剖面，右邊電火花剖面）

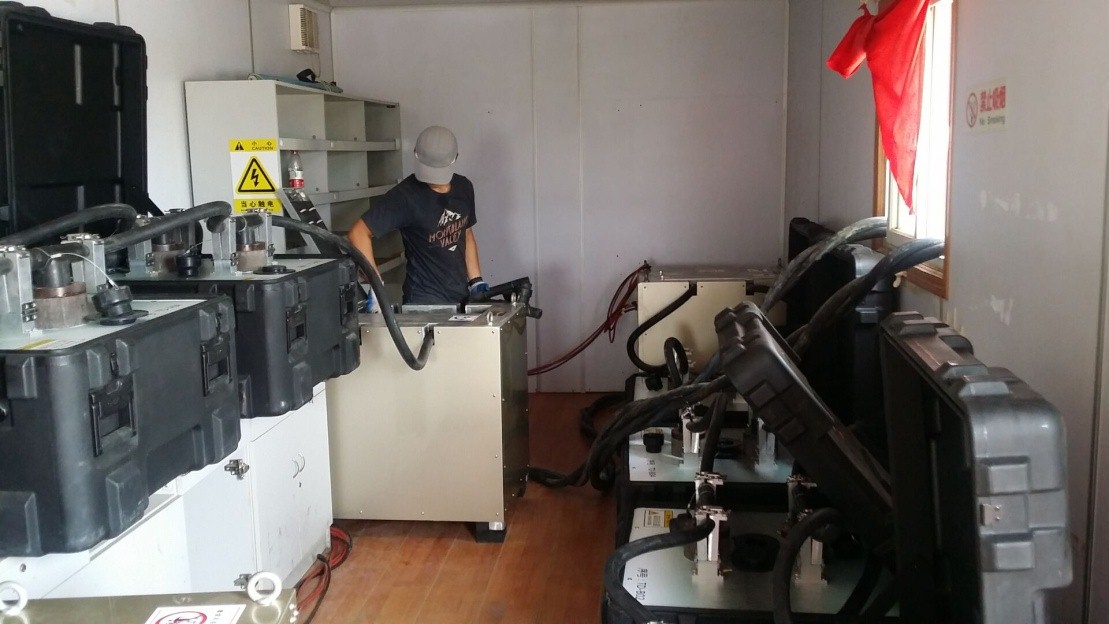

6.800KJ電火花震源在資源勘查中的應用

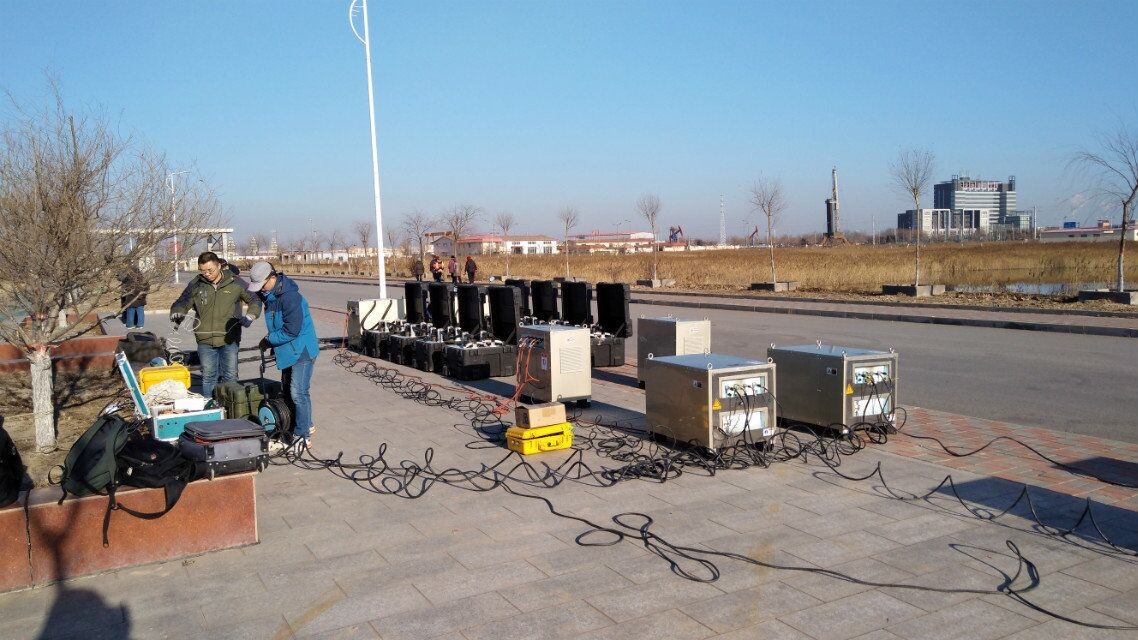

世界上首臺80萬焦耳電火花驗收

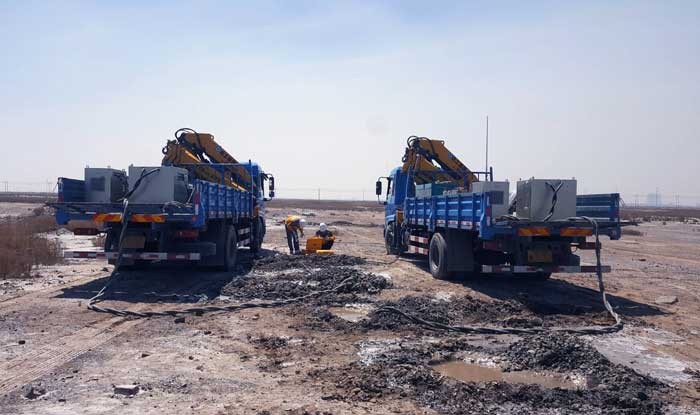

7.400KJ綠色震源一體化平臺
