裝配式住宅鋼管混凝土墩柱檢測
探測目的：
2017年6月杭州市某地標建筑為新式鋼管混凝土施工工藝，為檢測鋼管混凝土柱內混凝土密實度和強度分布情況以及鋼管和混凝土之間的脫黏情況，進行了聲波CT檢測，抽檢部分鋼管混凝土柱，為施工質量控制和后期工程處置提供科學依據。

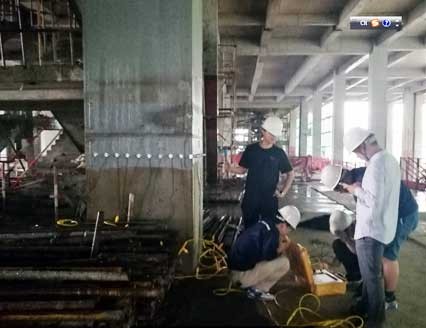

圖1 鋼管混凝土CT檢測現場照片
檢測結果
（1） 三根柱的波速均達到C60的設計要求；
（2） 鋼管混凝土柱的離散度都大于10%，說明灌注混凝土的均勻性較差。
（3） 低速區主要分布在鋼管柱四角與周邊，應改進澆注工藝。

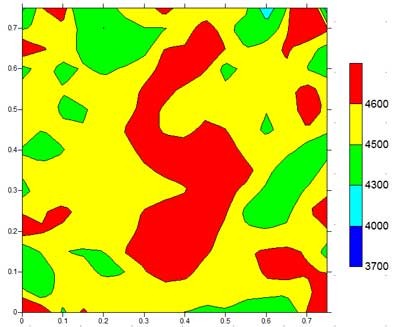

圖2 鋼管柱截面CT：混凝土強度分布圖
大型地標建筑鋼管混凝土柱質量檢測
2017年8月寧波市某地標建筑采用新型鋼管柱作結構，為檢測鋼管混凝土柱內混凝土密實度和強度分布情況以及鋼管和混凝土之間的脫黏情況，進行了聲波CT檢測，抽檢部分鋼管混凝土柱，為施工質量控制和后期工程處置提供科學依據。

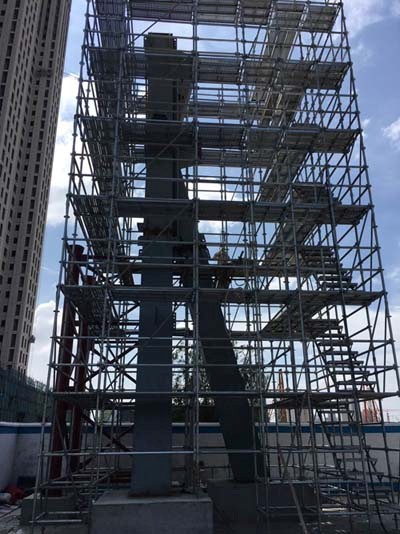

圖1 鋼管混凝土CT檢測現場照片
探測結果：
以1#南3米截面處為例，混凝土的平均波速為4549.70m/s，達到C60平均波速要求；波速離散度為2.0%；強度達到C60以上的面積占77.73%。
圖2 鋼管柱截面CT：混凝土強度分布圖
