TDIS系列可控沖擊震源是一種頻率域的震源，是可控震源車的小型化版本。它通過相關疊加將一系列小能量的沖擊振動累積成大能量的地震信號。具有卓越的抗干擾能力和超高信噪比。實現了小震源大能量的夢想。 它具有體積小，重量輕，分辨率高，探測深度大等特點，主要用于工程地質勘查。在鐵路公路、水利電力、城市軌道交通與地質災害勘查中有廣泛應用。特別是在巖溶、孤石、道路脫空、采空區等疑難地質對象的探測中發揮著重要的作用。

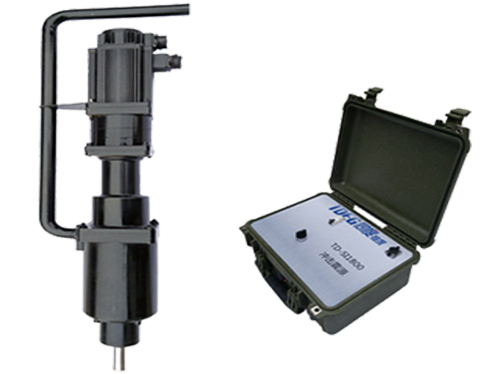

1.TDIS1800隧道超前預報專用震源介紹
累計能量：40g炸藥
激發子波的頻帶：10Hz-3000Hz
沖擊頻率范圍：1-10次/秒（軟件控制，可自定義）
單次沖擊能量：50焦耳

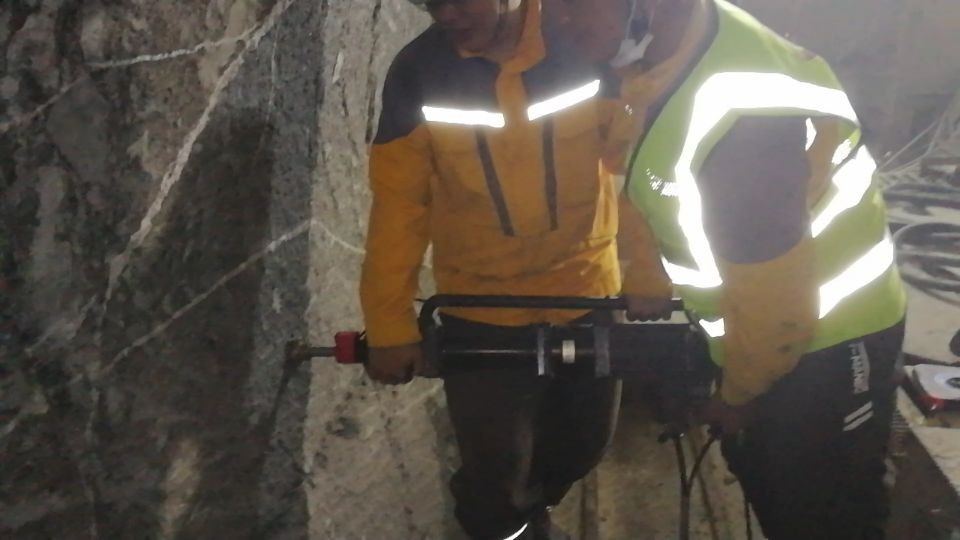

工作方式：隧道側壁表面激發/管片注漿孔激發
輸出功率：1.8KW；供電：220V AC
體積：高50cm， 直徑：25cm
重量：約30kg
體積重量小而輕，不破壞路面

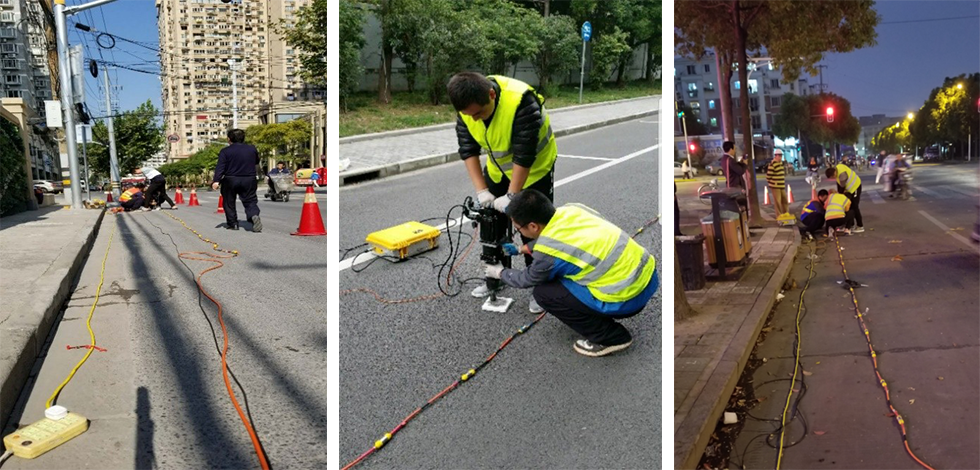

適合城市、隧道和山地作業
激發頻率寬，高頻豐富
有利于提高探測分辨率

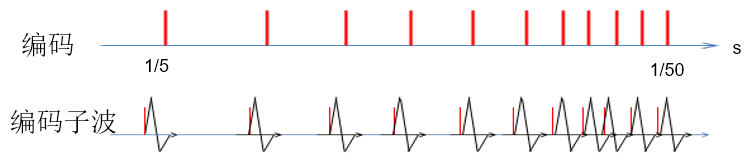

線性頻率掃描，編碼控制

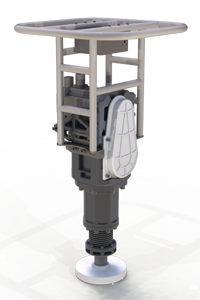

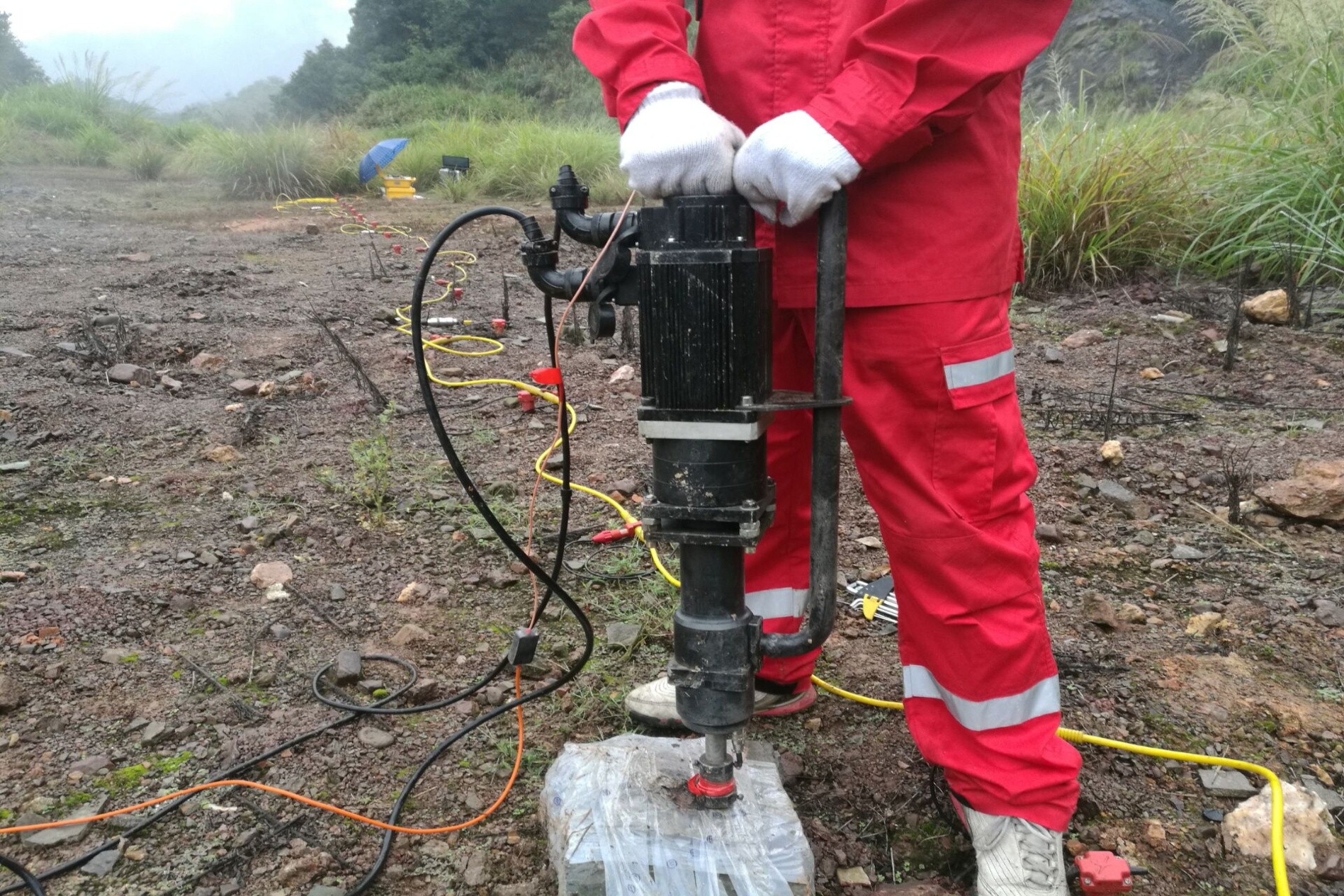

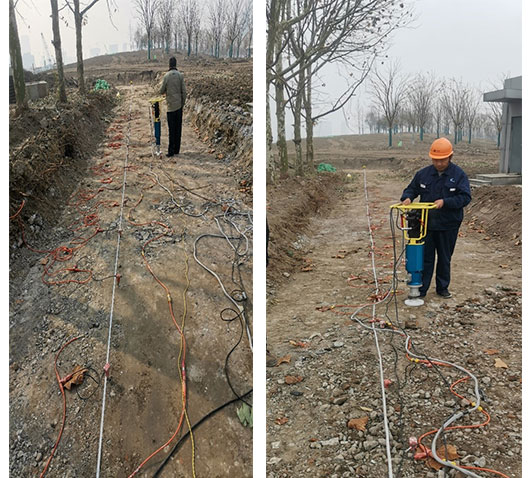

2.TDIS2800手持可控沖擊震源

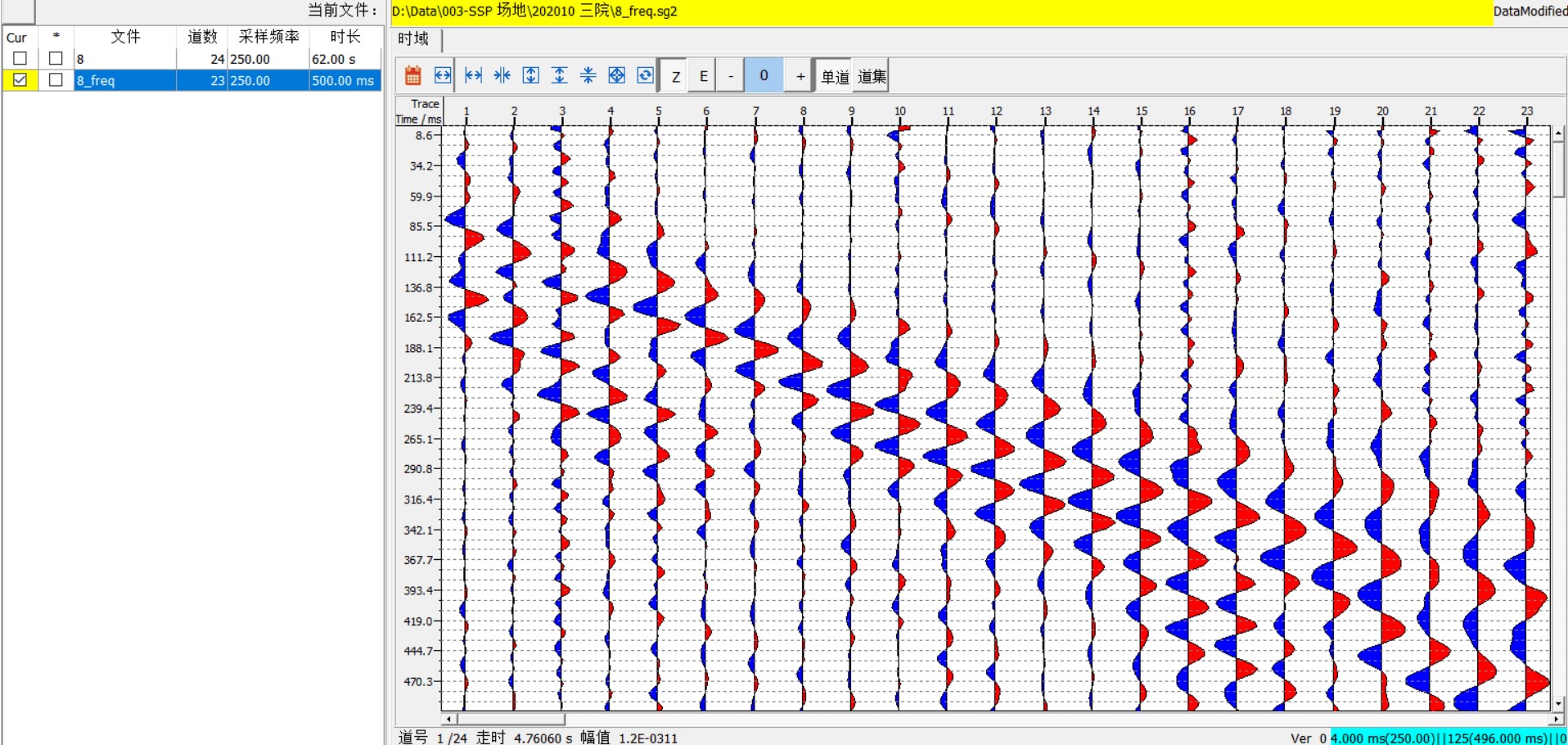

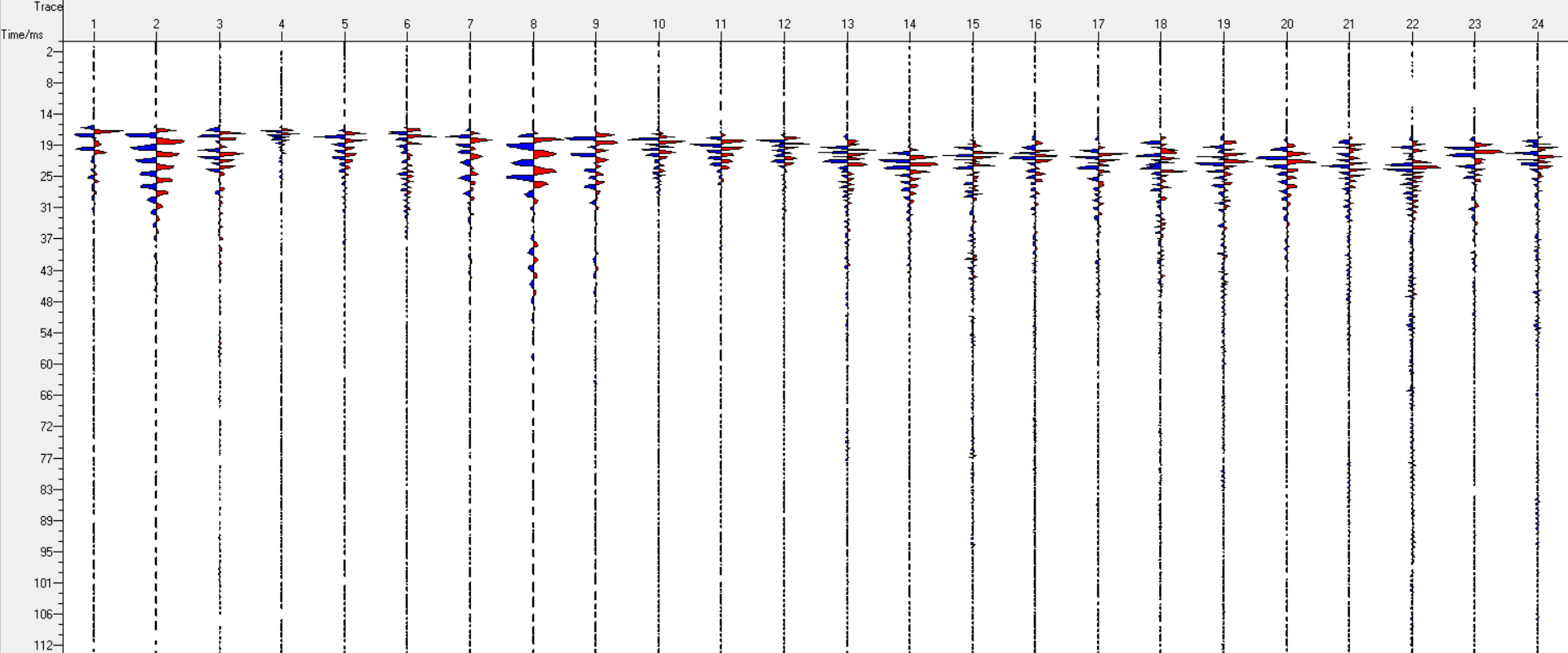

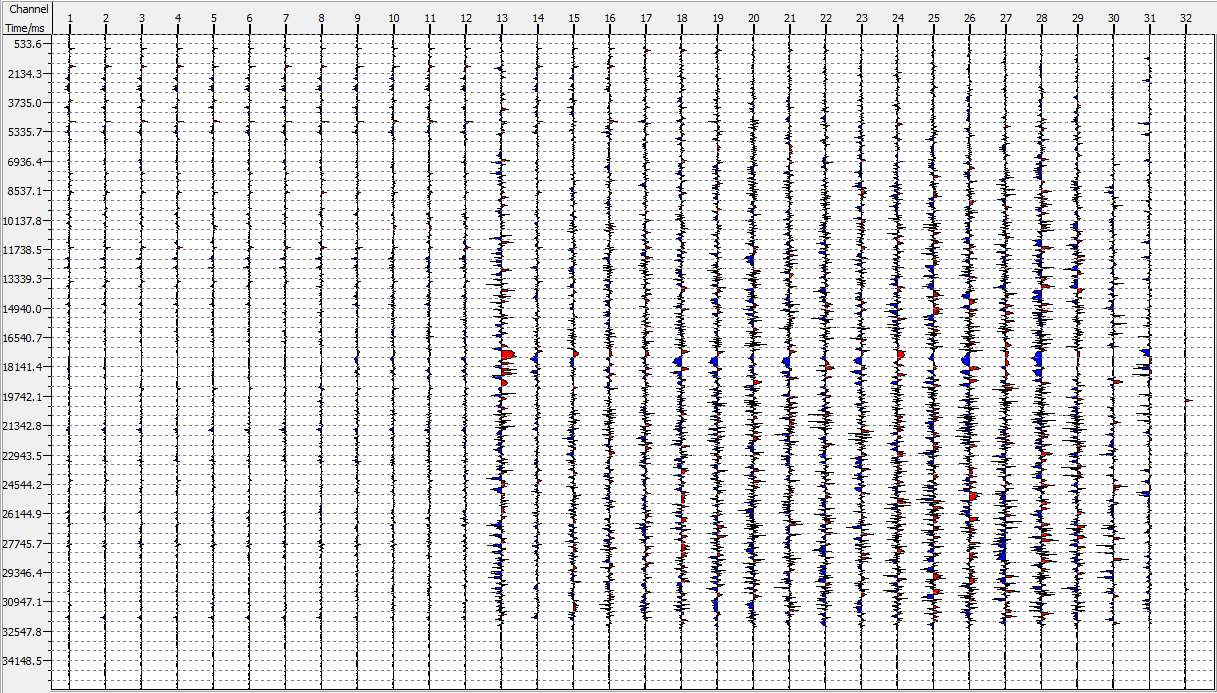

濾波前

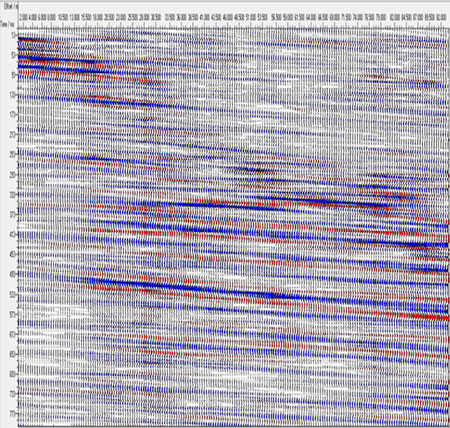

濾波后

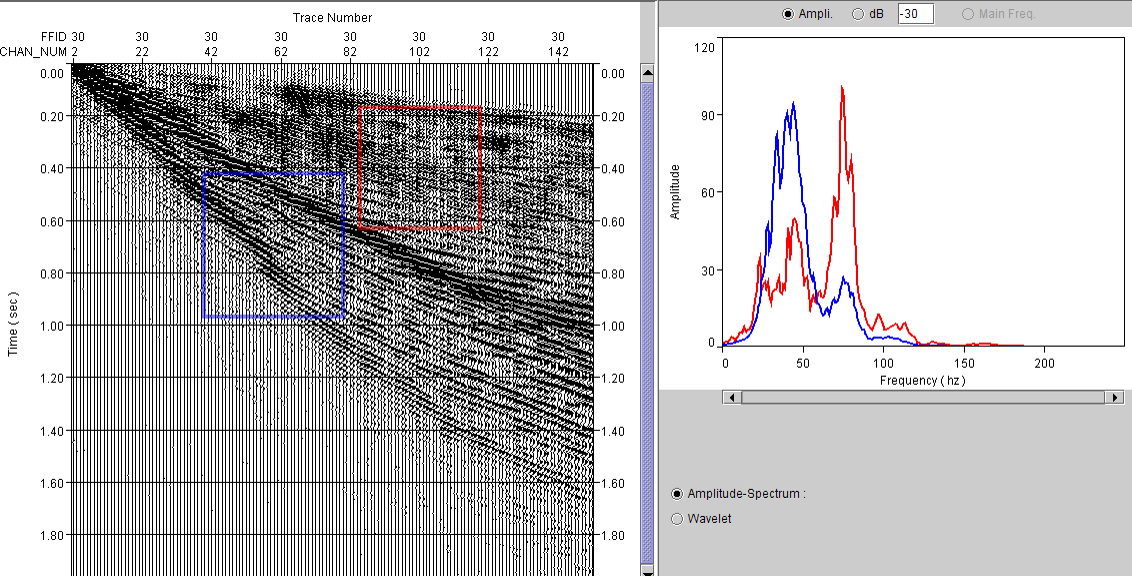

頻譜

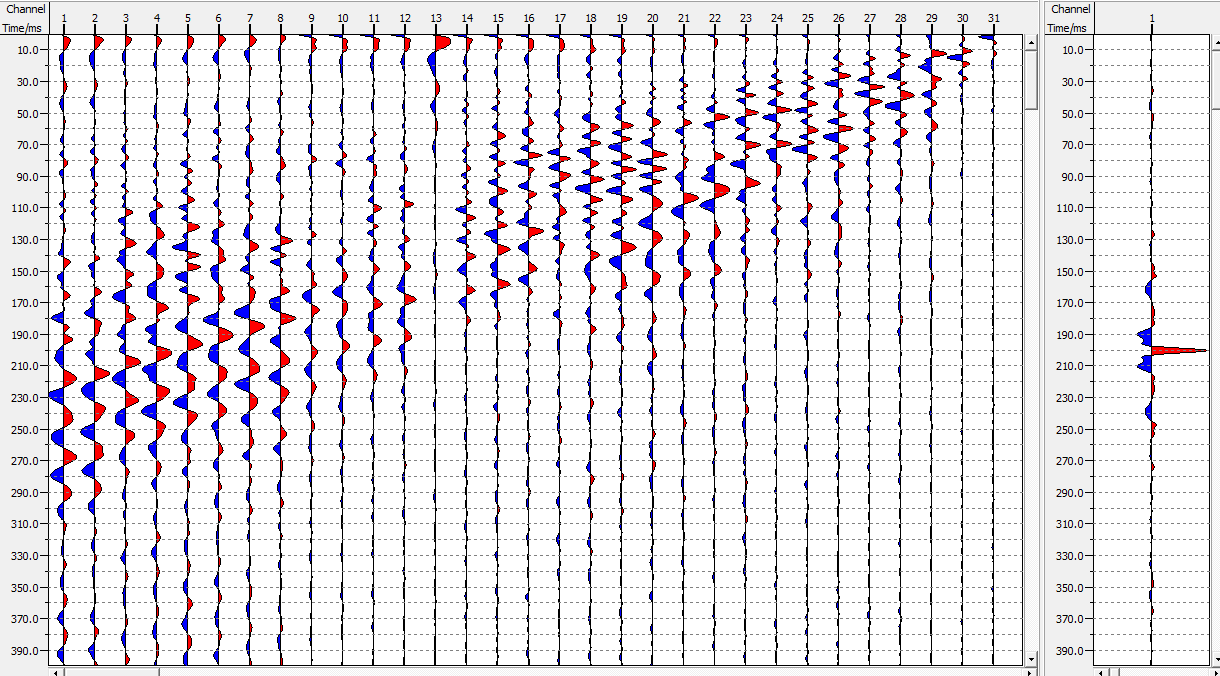

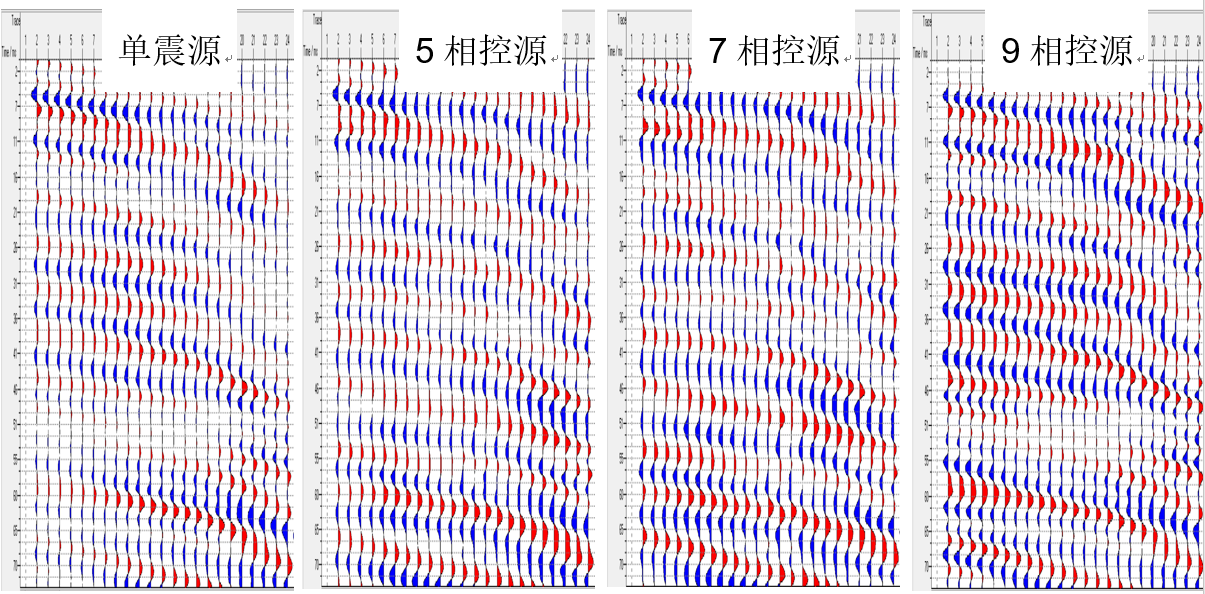

3. 震源相控陣合成
利用相控震源輻射的方向性，可以提高下方異常體的照度，減弱周圍地質體的照度。從而提高橫向分辨率和加大探測深度。
4.震源對比
| TD-Sparker | 重錘 | 大錘 | 沖擊震源 | |
| 可擴展性 | 1萬-80萬 | 100-800kg | 約30磅 | 1800w-3800w |
| 重量 | 大于等于50kg | 100-800kg | 約13kg | 25-50kg |
| 勘探深度 | 50-3000米 | 180米以內 | 小于50米 | 100-500米 |
| 地震子波 | 10-500Hz | 小于10Hz | 小于200Hz | 10-3000Hz |
| 特點 | 需要打孔，需要水環境，適合跨孔CT、折射地震，江河湖海,灘涂沼澤地震勘探，隧道超前地質預報 | 頻率低，50米內資料缺失，多次疊加效率低 | 探測距離近，適用面窄，多次疊加效率低 | 體積重量相對小，探測距離相對遠，頻帶更寬效率更高，適合山地、隧道、城市 |
