典型案例：
橋基樁巖溶探測
工程概況
某大橋長605.86m，橋址地表為沖積的沙與卵石層，下伏為白云質灰?guī)r及其風化層。12號橋基有巖溶發育，最大溶洞高達20m，埋深70m。為有效地對巖溶進行工程處理，需要詳細地了解橋基30m×30m、深度100m范圍內巖溶的空間形態，以及周?chē)膸r溶與構造背景。
勘探結果
通過1m×1m的網格勘探，獲得了橋基附近30m×30m×100m的三維波速結構。數據精度水平向點距1m，垂向點距0.5m。完成了1m間距的水平向，2m間距的垂直切片。清晰地展現了地層、巖溶與構造的空間形態和三維分布，得到了鉆孔資料的驗證。 勘探結果查明，橋基存在兩層巖溶。第一層發育在灰?guī)r的強風化層內，埋深在22m-35m，均為填充式巖溶。第二層發育在中風化巖中，埋深在50-70m，以未填充式溶洞為主，飽水。第二層巖溶是工程關心的主要對象。限于篇幅，這里僅展示其中3個垂直剖面與4個水平切片。圖片中紅色為高波速，藍色為低波速。中風化灰?guī)r的波速超過2600ms/s，水的波速為1450ms/s。將高波速背景中波速低于1600ms/s異常區解釋為巖溶，其中大約包含20%灰?guī)r骨架。 剖面1、2、3為順橋向垂直剖面，剖面間距4m，有鉆孔。圖中鉆孔位置上的白色線段為揭露的巖溶位置。

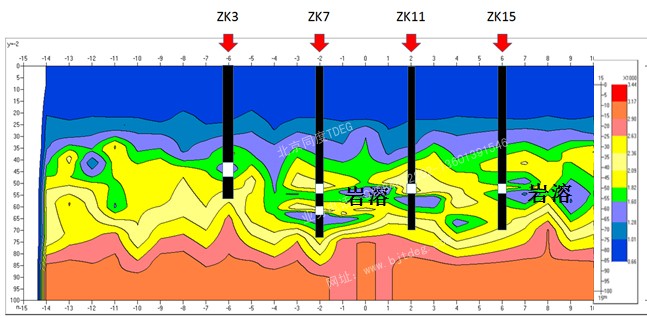

剖面1波速分布與巖溶形態
剖面1中，第二層巖溶埋深在55-65m，水平長度約15m。波速異常的位置與鉆孔揭露的巖溶位置非常一致。

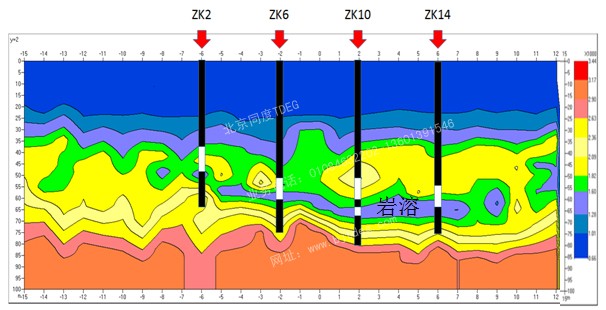

剖面2波速分布與巖溶形態
剖面2中第二層巖溶埋深在55-65m，斷續分布，形態復雜，局部與風化層巖溶溝通，垂直巖溶裂隙帶發育。與鉆孔揭露的位置基本一致。

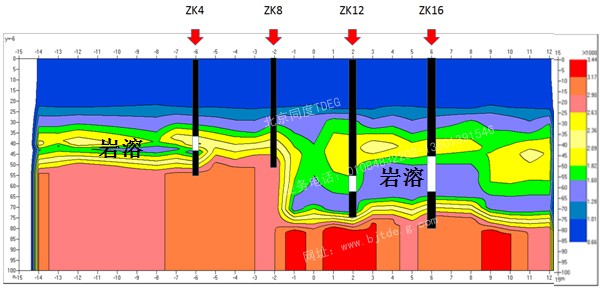

剖面3 波速分布與巖溶形態
剖面3中第二層巖溶分兩支。右支碩大，埋深52-72m，長13m。左支規模較小，埋深淺，40-50m，長度約7m。

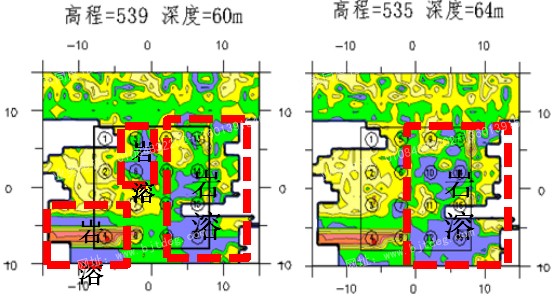

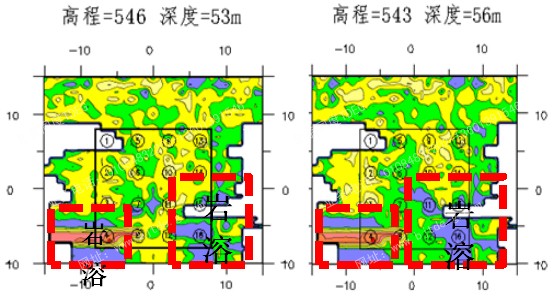

下圖為深度53m、56m、60m與64m的四個水平切片圖。邊緣的白色區是由于場地條件的限制未能采到數據。圖中藍色區為波速低于1600ms/s的巖溶分布范圍。從水平切片中可以看出，第二層巖溶分左右兩支，左支小，占位面積約90平米，右支大，面積約180平米；左支淺右支深的特點。
4個深度波速的水平切片
下圖為垂直切片與水平切片組成的篩狀圖（視頻），可全方位地地展現巖溶發育的空間形態。

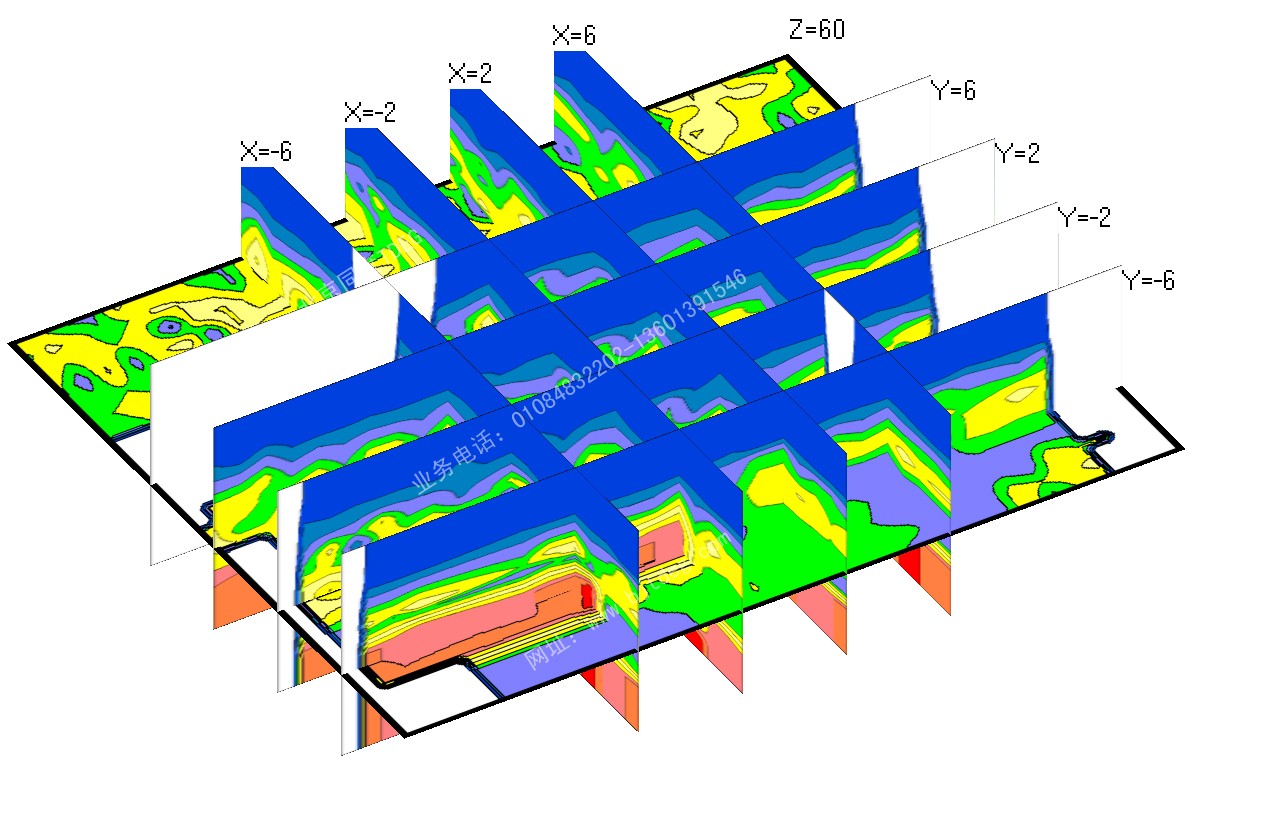

巖溶形態的三維篩狀顯示（視頻）
路面開裂原因調查
工程概況

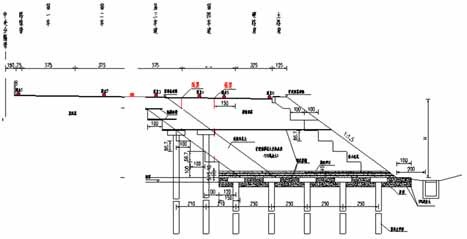

某高速公路2011年1月完成加寬改擴建通車，雙向八車道。2014年定期檢測發現主線局部出現了路面裂縫，裂縫主要為縱裂，開裂位置在擴寬路幅的第4車道內。2015年對部分路面裂縫路段加鋪了瀝青。當前可見明顯裂隙。檢測目的查清裂縫的成因和發展趨勢，為工程處治提供依據依據。道路結構、開裂位置與測線布置及現場探測照片見下圖。

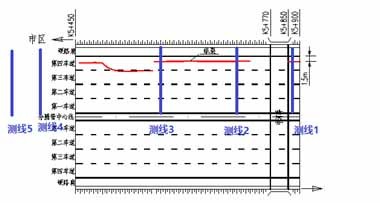

測線布置
共布置五條測線垂直于道路走向。每條長18m，探測深度10m。
勘探結果

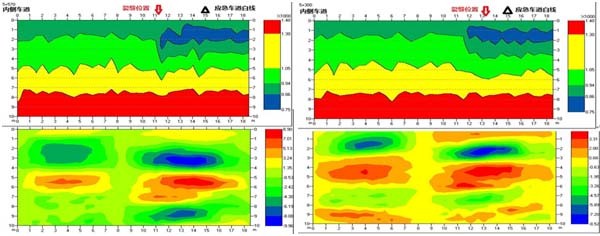

選擇有代表性的第2、3條剖面示于下圖。探測的速度與偏移圖像剖面結果顯示，路基路面結構按力學性質大致分為4層，波速?gòu)纳系较轮鸩缴撸饾u變得密實。
0-2m深度內平均波速900m/s，
2-5m范圍波速升高到1000m/s，
5-8m波速為1300m/s，
8m以下波速為1300-1400m/s。
新舊兩路基結構橫向變化明顯，界面不連續。在新擴寬的半幅內，埋深1-2m的范圍內存在低速層，表明路基結構變得疏松，充水，這是導致路面開裂的內在原因，是治理的主要對象。
重慶場地巖溶裂隙帶探測
工程概況
某場地?cái)M建大型停車場，擔心場地內有隱伏巖溶，開展了電法、面波等多種物探手段進行探查，均未探明。尋求使用地震散射方法解決該問題。

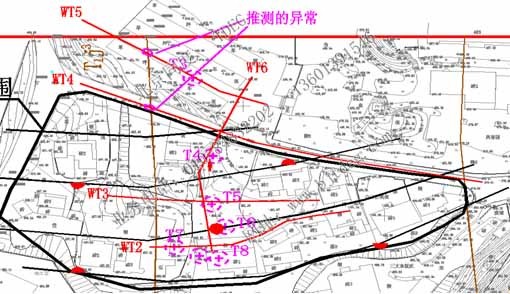

場地圖紙
場地圖紙
探測結果

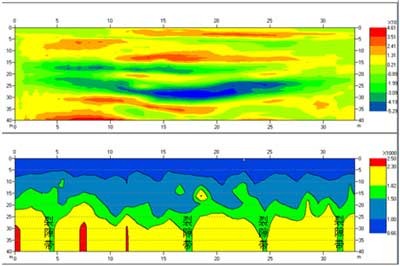

SSP散射地震偏移圖像是對散射強度即反射系數成像，它 反應地層界面波阻抗的差異大小。紅色表示波阻抗升高的界面， 藍色為波阻抗降低的界面。圖像橫坐標為里程，縱坐標位深度， 是空間域圖像。 地層速度圖像是巖土介質地震縱波速度的分布成像，反應巖土介質彈性模量高低的分布。波速高便是介質的模量高。
從下圖得到，表層0-7m，地層波速在660-1000m/s，推斷為松散層。
7-15m，地層波速在1000-1500m/s，推斷為殘積層。
15-25m，地層波速在1500-1800m/s，推斷為全風化層。
25m以下推斷為強風化層。 在里程5，17，25，31m處存在裂隙帶。
場地圖紙
剖面1波速分布與巖溶形態
山西某縣煤礦采空區探測
工程概況
山西某煤礦，礦區內原有15處民采區，由于無序開采，無開采資料可查。根據有限的地質鉆孔，只能作粗略估計。 區內ZK2001、ZK2400、ZK1600、ZK3200等鉆孔揭露8號煤層采空區埋深在20-30m，ZK26A08、ZK2808等鉆孔揭露13號煤層采空區埋深在100m左右。 為確保礦山生產安全，決定用SSP(地震散射剖面法）對采空區的分布進行物探勘查，以便采取有效的治理措施。

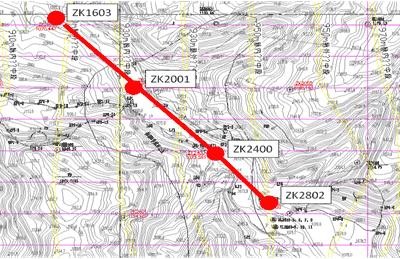

圖1：地震測線布置
探測結果與解釋
SSP地震散射勘探提供波速分布圖像（二維偏移速度剖面圖2，二維層速度剖面圖3）以及地震偏移圖像（圖4）。
偏移速度與層速度剖面主要反映巖體波速的分布特征，特別是低速區的分布與采空與坍塌區密切相關。層速度圖像中紅色、黃色為高波速區，對應未受開采影響的巖層，包括砂巖和煤層，波速在2500m/s以上；綠色與淡藍色為中波速區，波速在1500-2500m/s范圍內，對應受開采影響較小的卸荷區，巖體結構變化不大；藍色為低波速區，波速在1000-1500m/s，為坍塌與開裂區，巖體結構已遭受?chē)?yán)重破壞；深藍色區波速極低，為采空區，波速在1000m/s以下。
圖2，圖3顯示了除地表風化巖體為低波速區外，地下隱伏的低速區分為深、淺兩層，每層又分左右兩支。淺部的低速區深度在10-30m范圍內，比較分散，規模不大，右支里程50-120m，左支150-190m，對應著二疊系山西組煤層的采空區。深層的低速層深度在60-80m范圍內，采空規模大，低速區聯通性好。右支里程40-110m，左支150-220m，對應石炭系太原組煤層的采空區。

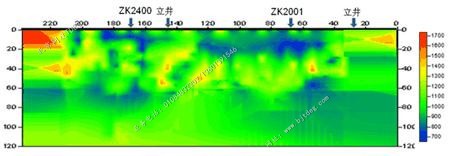

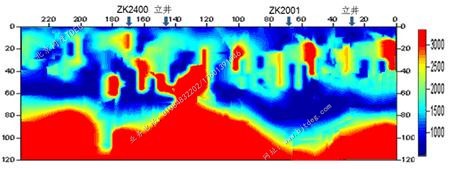

圖2：二維偏移速度剖面
圖3：二維層速度剖面
SSP偏移圖像主要反映地層界面的分布形態和構造特征。圖中黃色層位對應強度較高的砂巖與未開采的煤層，地層的形態十分復雜，折曲嚴重，說明該地區處于構造發育地帶。在偏移圖像中采空區與坍塌區的特點是以深藍色為主的強烈負散射區和淡藍色的負散射區。這些采空與坍塌區主要分布在兩段區域，一個是里程35m-100m、深度10-70m的范圍內；另一個是170m-220m、深度10m-80m的范圍內。

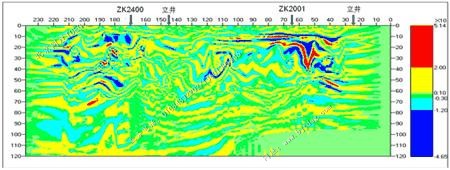

圖4：SSP偏移圖像
廣西巖溶探測
工程概況
2015年1月，山東某工程勘察單位在廣西桂林進行巖溶檢測的物探工作，場地屬于山前沖洪積微平地，灰?guī)r地區，鉆探揭露了幾個溶洞，為全填充，填充物為砂、土，干溶洞。高密度電法對干溶洞不敏感，采用地震法探測。

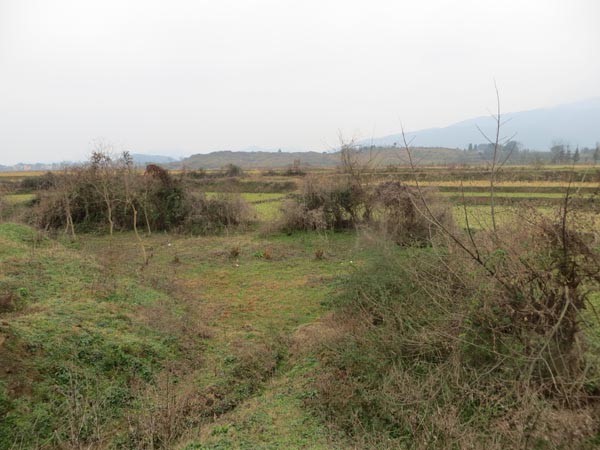

圖1 場地典型照片
地震測線長500米，63.5公斤重錘作為震源，1.0m高處落下。24道采集，每次移動2道，道間距2m，最后部分信號很差，記錄可用的測線470米。
本次勘探的目的是了解巖溶的分布情況，為下一步的工程處置提供依據。
勘探技術原理
檢測使用SSP地震散射成像技術。該技術基于地震散射原理。地表激發地震波，當?shù)卣鸩▊鞑ビ龅降叵路蔷鶆虻刭|(zhì)界面時，會產生散射。通過地表接收的散射波，可重建地質結構的分布圖像。

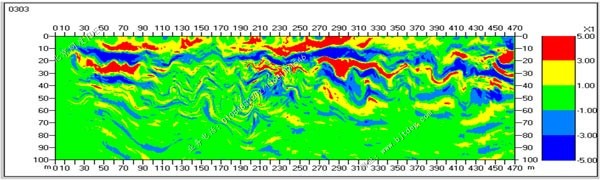

圖2 SSP偏移成像結果

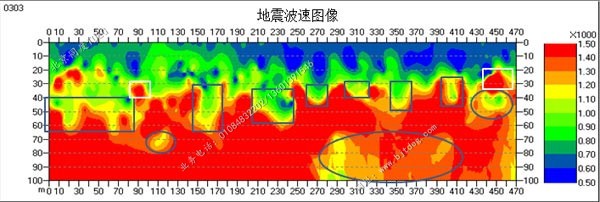

圖3 SSP速度掃描結果
勘探結果與評價
根據地震偏移與速度剖面，表層松散層厚度大約10-20m，下部高速層為灰?guī)r地層，界面深度起伏變化較大。 - 圖中藍色方框畫出的是巖溶洼地； - 橢圓框畫出的是灰?guī)r中的隱伏巖溶填充區； - 白色方框畫出的是局部灰?guī)r隆起。 分別位于里程100-125米處65-80米深度內，260-410米處65-100米深度內，430-460米處35-50米深度內。
某海域海底孤石地震勘探
工程概況
某海底隧道應用盾構機挖掘，需查清地層分布與基巖面埋深，特別是殘余風化孤石的分布。地震剖面位于珠海海域，海水較淺，海底貝殼厚度大，應用空氣壓縮震源，二次波干擾大。常規的資料處理方法無法得到有效結果。

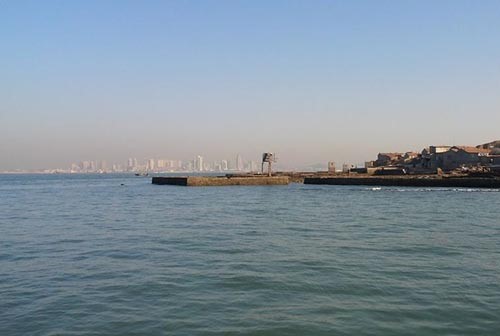

圖1 場地典型照片
地震測線長200米，氣槍作為震源。
勘探目的查清地層分布與基巖面埋深，特別是殘余風化孤石的分布。
資料分析技術原理
資料處理應用SSP地震散射成像技術，開發出濾除二次波的軟件功能。 在地震偏移剖面和縱波速度剖面內。地震偏移圖像是對反射系數即散射強度成像，反應地層波阻抗的差異，是空間域的圖像，橫坐標是里程，縱坐標是深度。圖內紅色表示波阻抗升高的界面，藍色為波阻抗降低的界面。波速圖像反應縱波速度的分布，高速用紅黃色，低速用藍綠色。海水的波速1450m/s，淤泥的波速1500-1600，粘土與砂的速度在1600-2000 。 全風化2000以上、強風化2200以上、基巖3000以上。

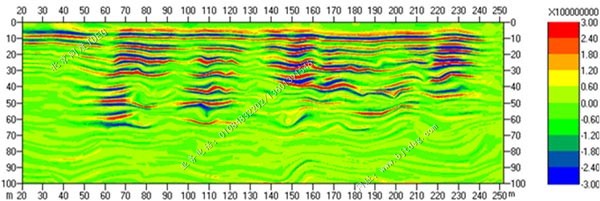

圖2 海底孤石地震偏移剖面

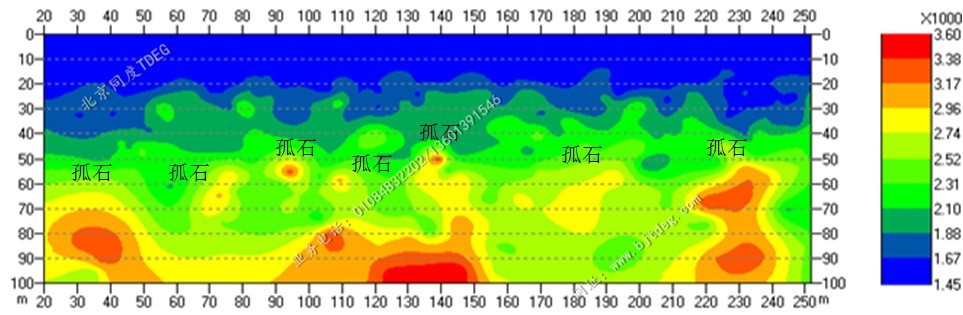

圖3 海底孤石地震波速剖面
探測結果：
此次勘探深度為100m。地震偏移圖像和波速分布剖面顯示： - 測區水深6m左右，10m、20m、30m深度上存在連續性較好的沉積地層界面。
- 20m以?xún)?nèi)上地層松軟，以淤泥為主，波速較低，在1450-1700m/s范圍。
- 20-30m深度范圍波速1700-1900，細砂為主，30-40m深度范圍，波速升高，在1900-2000m/s范圍，推測以粘土、粗砂殘積物為主。
- 40m左右開始進入全風化層，波速大于2000m/s，其中留有大量不完全風化的球狀與柱狀孤立體。這些孤立體的波速高于2500m/s，已標識在速度圖中。強風化層較厚，波速在2200-2500m/s，橫向變化大。
- 全風化與強風化的界面不明顯?；鶐r界面清楚，起伏較大，波速大于3000m/s。最淺埋深在60-80m，多數地段埋深在90m以下。
