橋基礎巖溶探測工程案例
探測目的：
本次勘探的目的是為了查清12號橋基30m×30m、深度100m范圍內巖溶的三維結構，查清橋基深部及周圍巖溶的發育特征及構造背景，為橋基巖溶處置提供科學依據。
圖1 SSP高分辨率地震散射方法示意圖
技術特點：
地震散射是在地震反射基礎上發展起來的新技術，它以非均勻地質模型為基礎，通過地質界面和波速分布來展現地質結構的非均勻特征。當?shù)卣鸩ㄈ肷涞椒蔷鶆虻刭|(zhì)介質內部時，在波阻抗差異界面會產生散射波，波阻抗差異越大、差異體積越大，散射波越強。地震散射勘探通過向地下發射地震波，并接收地震散射波，來確定地下異常體的位置及其波速分布，實現對地質結構的精細成像。地震散射技術具有分辨率高，可靠性好，圖像直觀，施工效率高等特點。 本次勘查以查清巖溶分布為重點，白云質灰?guī)r具有高波速的特點，巖溶為低波速異常體，無論是充填的還是未充填的，都表現為低速。巖溶波速反差大，散射波強，易于識別，這為采用地震散射法勘查巖溶提供了堅實的物理基礎。

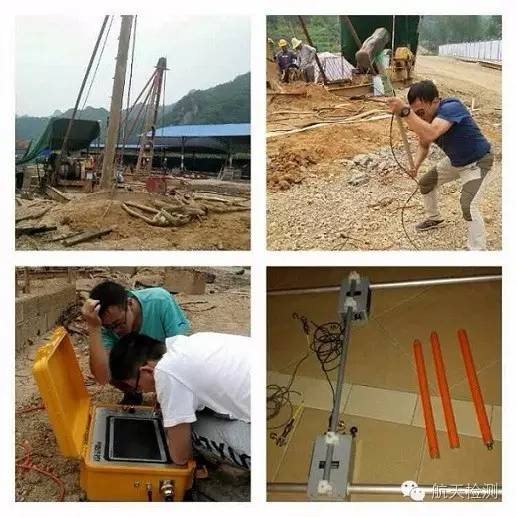

圖2 巖溶探測現場工作照片
探測結果：
本次勘探的目的是為了查清12號橋基30m×30m、深度100m范圍內巖溶的三維結構，查清橋基深部及周圍巖溶的發育特征及構造背景，為橋基巖溶處置提供科學依據。

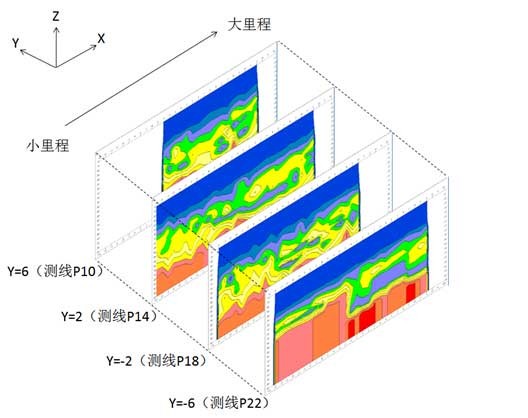

圖3 順橋向垂向速度切片篩狀圖
圖4 水平切片篩狀圖

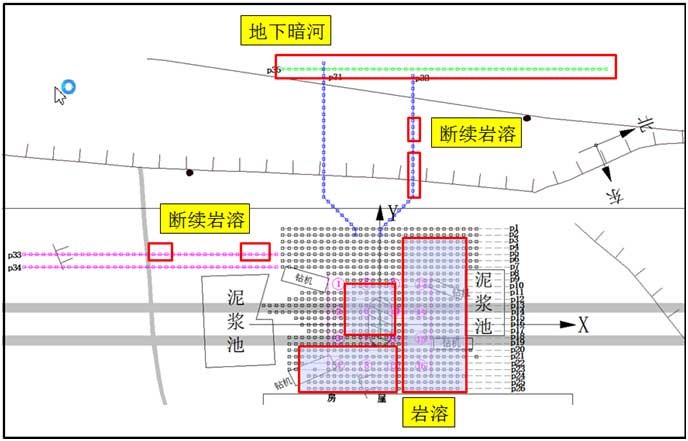

圖5 巖溶平面分布圖
本次橋基巖溶勘探采用地震散射新技術，對以橋基為中心的30m×30m面積、深度100m范圍進行了網度1m×1m的詳細勘探，獲得了測區的三維波速數據結構。查清了地層與巖溶分布的形態；對橋基外圍50m范圍，布置了5條剖面，查清了外圍巖溶發育的規模、特點以及構造背景。為橋基巖溶的處置提供了科學依據。主要結論如下：
1. 橋基附近地層分為三層： 表層卵石層厚22m，風化與巖溶層埋深22m-80m，其下為未風化基巖；
2. 巖溶主要分兩層：
第一層發育在強風化巖層中，埋深在22m-35m，均為填充式巖溶；
第二層發育在中風化巖層中，埋深在52m-72m，未填充，飽水；
該層巖溶總體積約5000m3，這是影響橋基穩定的主要地質對象；
3. 在橋基外圍巖溶也較發育，特別是左側30m以外的順河向P35測線上，存在巖溶裂隙含水層，沒有大型溶洞與溶腔，對橋基無影響；
4. 橋基與外圍沒有明顯的斷裂構造。
北京地鐵驗收檢測--地下空洞探測測工程案例
測線布置：
北京地鐵某標合同段區間地下疏松區探測沿地鐵軸。在小區附近加密兩條測線。 探測設備使用北京同度工程物探技術有限公司生產的RDscan空洞探測系統，32通道，24位A/D，最高采樣率156Khz/ch。接收使用檢波電纜，內置32路檢波器，為變間距設計。接收段長度23.5m，前16道檢波器間距0.5m，后16道間距1m。頻帶20Hz-16KHz。采用敲擊震源，激發點距1.0m，偏移距1m。探測工作區位置見圖1。

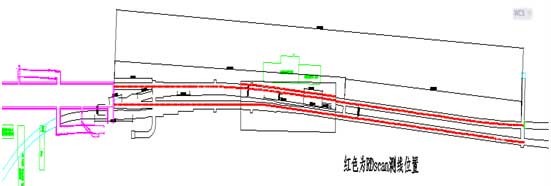

圖1 探測位置圖
探測結果：
以L1-2測線里程BK 13+020.8--BK 12+699.8為例，測線長304m，位于測區的南端。測線淺部15m深度內地層波速700-800m/s，土體密實性稍差。15-20m波速增高到800-900m/s，20m以下波速增高到1000-1200m/s。土層密實、均勻。

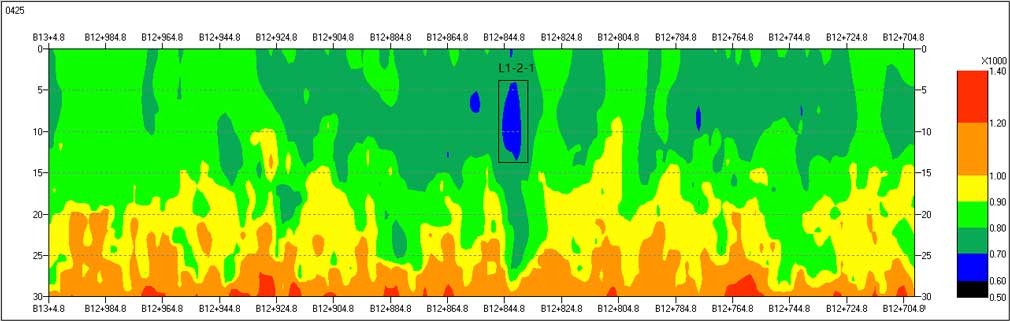

測線內發現一處藍色低速疏松區，波速在600-700m/s，推斷為疏松區，命名為L1-2-1。寬度在4-5m，埋深在5-12m范圍。未發現空洞與脫空區。
表1. L1-2測線疏松區列表 疏松區編號 線路里程 埋深 橫向?qū)挾?m) L1-2-1 BK12843.8-12839.8 6-12 4
