典型案例索引

1.電瓶供電10KJ-40KJ電火花震源在場地勘探中的應用

2.50KJ電火花震源用于海上巖溶、多孔珊瑚礁樁底注漿效果探測

3.50-100KJ電火花震源在淺層調查中的應用

4.150KJ電火花震源與1.5KG炸藥記錄對比

5.200KJ電火花震源在淺海過渡帶的應用

6.800KJ電火花震源在資源勘查中的應用

7.400KJ綠色震源一體化平臺

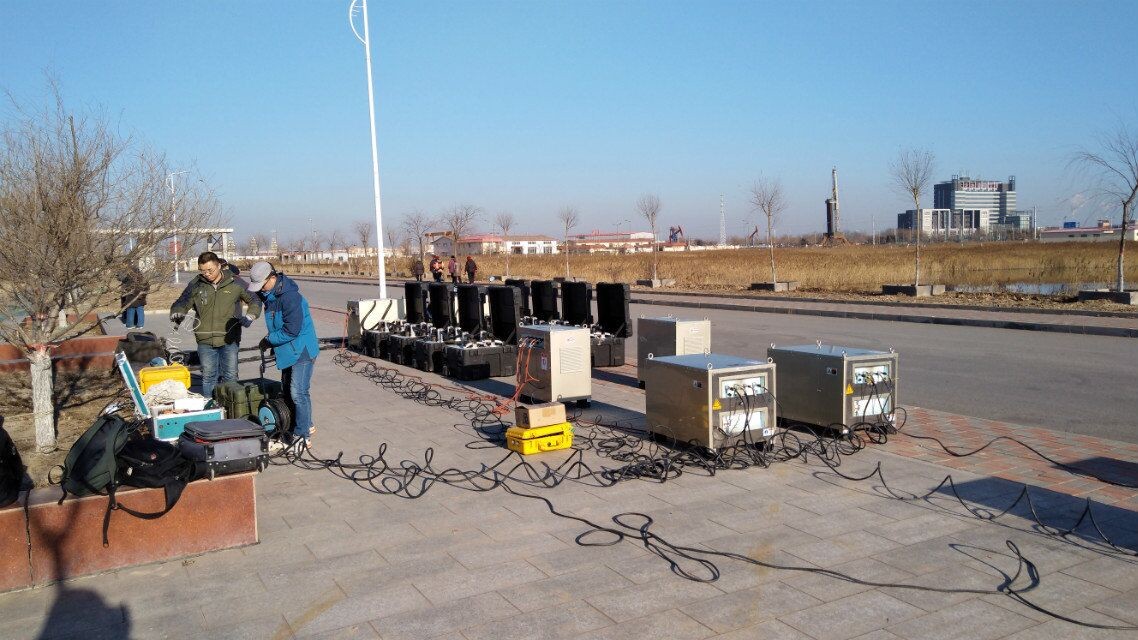

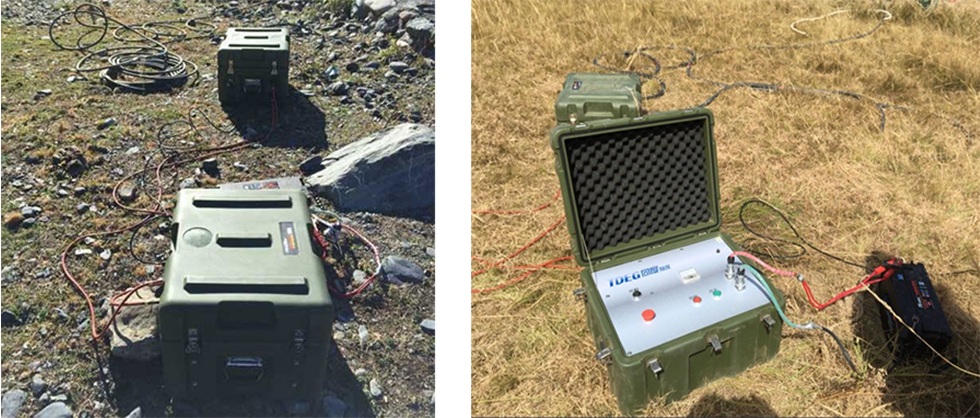

1.電瓶供電10KJ-40KJ電火花震源在場地勘探中的應用

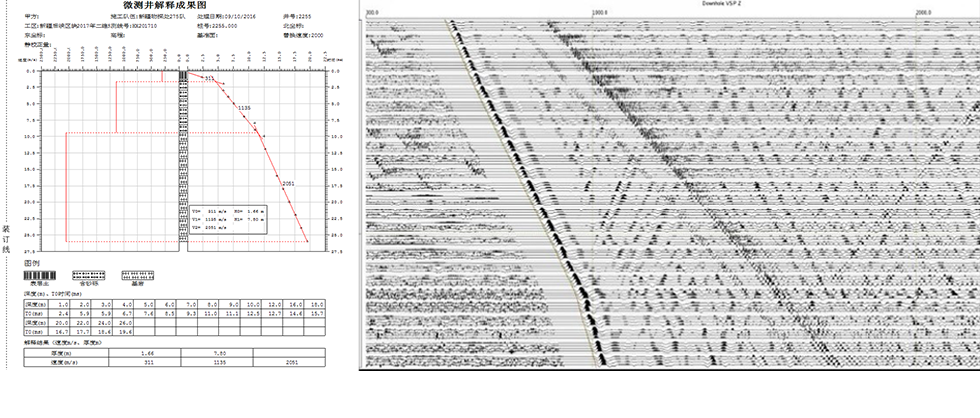

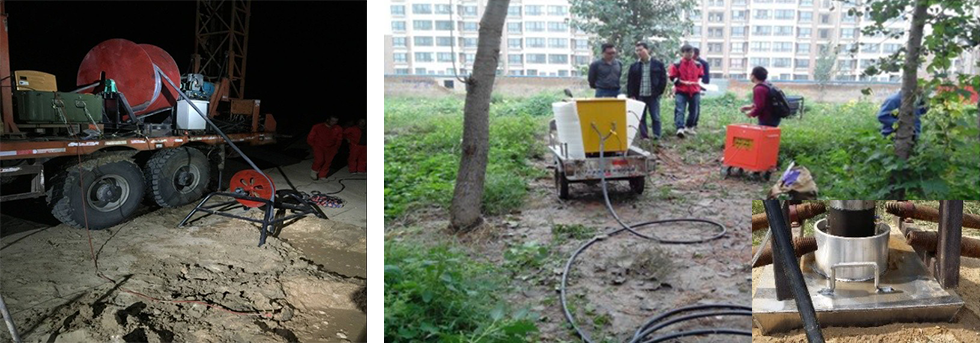

2.50-100KJ電火花震源在淺層調查中的應用

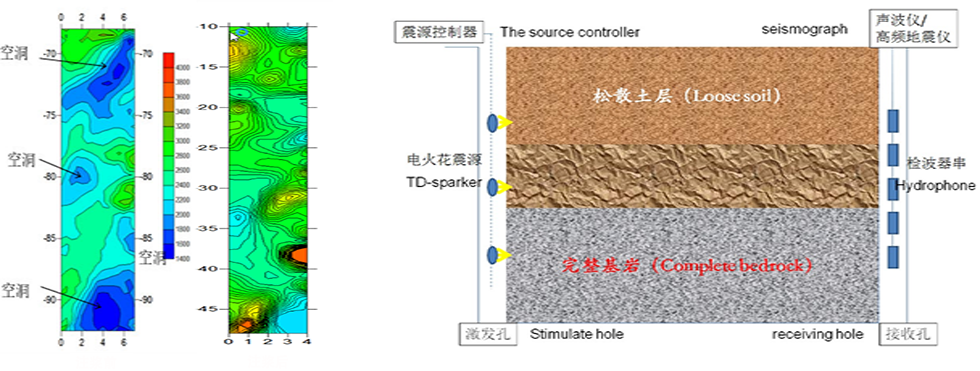

3.50KJ電火花震源用于海上巖溶、多孔珊瑚礁樁底注漿效果探測

2015年10月南海某大型橋梁工程橋墩巖溶、多孔珊瑚礁注漿勘察任務。采用5萬焦耳(50KJ)電火花震源。水聽器檢波器串間距為25cm。藍色為巖溶等空洞區域。注漿侯的資料顯示紅橙色部分為注漿強度高的部分。

4.150KJ電火花震源與1.5KG炸藥記錄對比

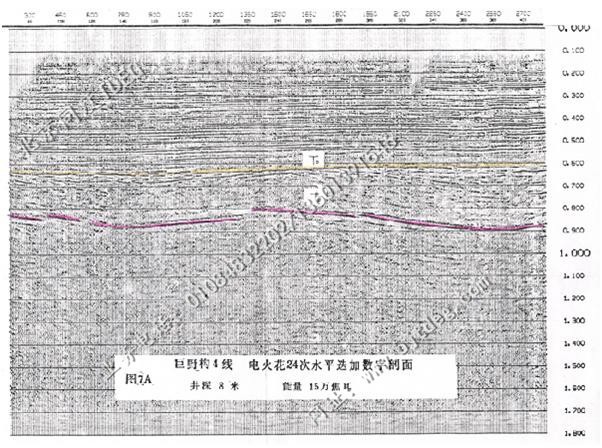

150KJ電火花震源激發記錄

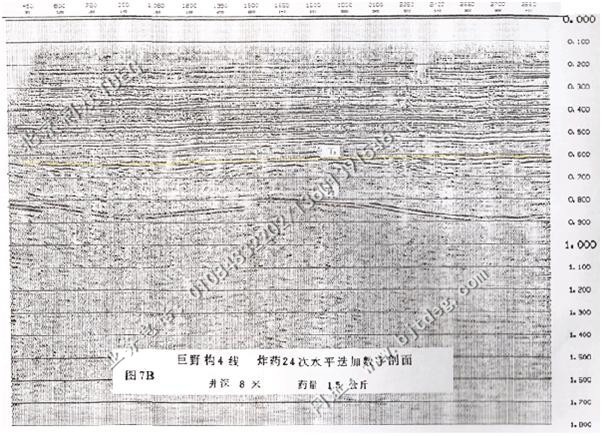

1.5公斤炸藥激發記錄

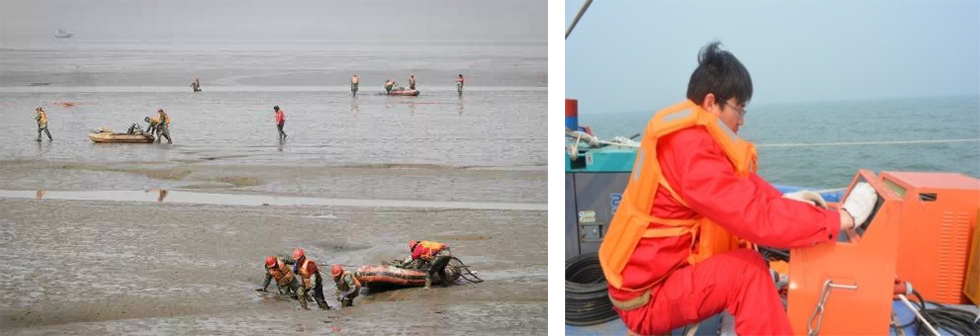

5.200KJ電火花震源在淺海過渡帶的應用

2015年4月大港物探在曹妃甸實施100平方公里的三維地震勘探作業。工區橫跨海上、灘涂、和陸地。電火花震源承擔一部分海上和灘涂勘探任務，與氣槍震源的成果進行比對。20萬焦耳(200KJ)與體量約250噸的氣槍物探船能量相當，采集到4.5s雙程時記錄。但是體積和重量卻小了幾個重量級。

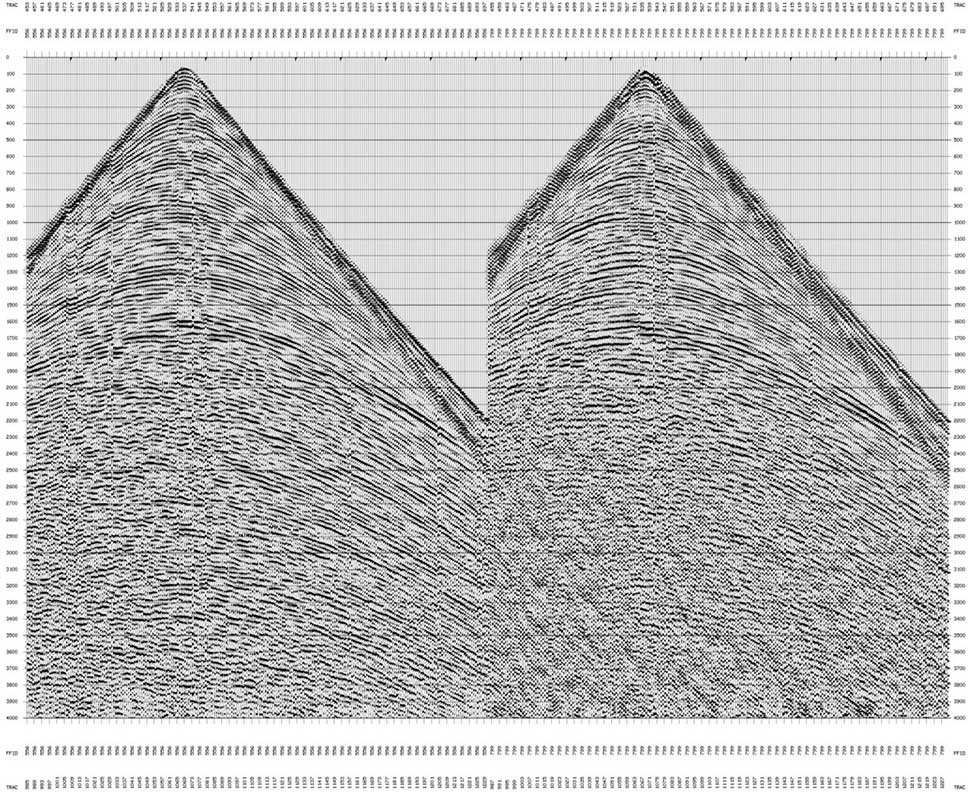

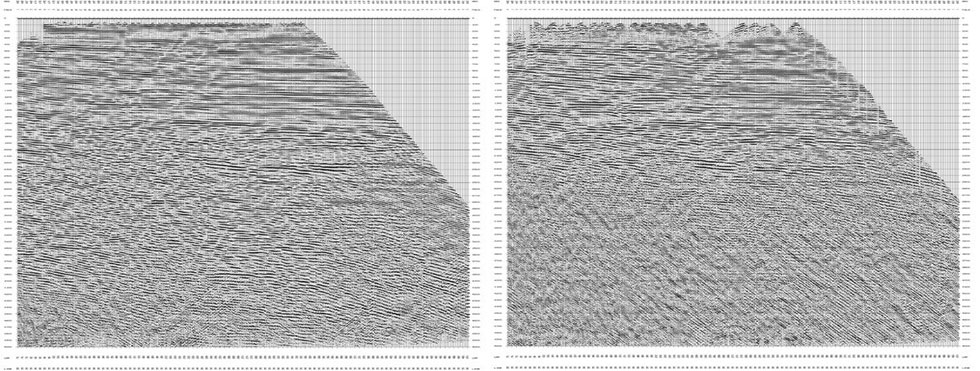

單炮資料對比（左邊氣槍記錄，右邊電火花記錄）

剖面資料對比（左邊氣槍剖面，右邊電火花剖面）

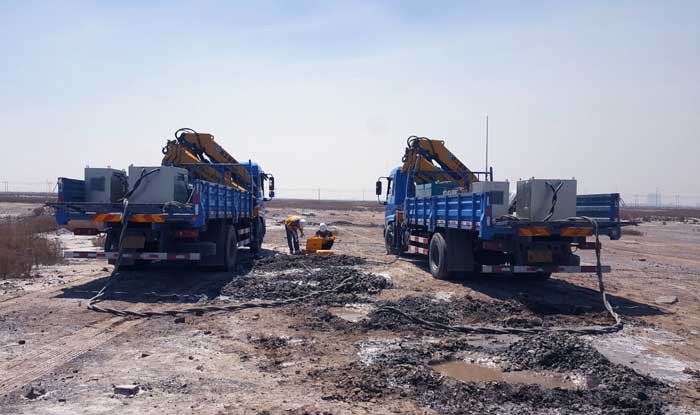

6.800KJ電火花震源在資源勘查中的應用

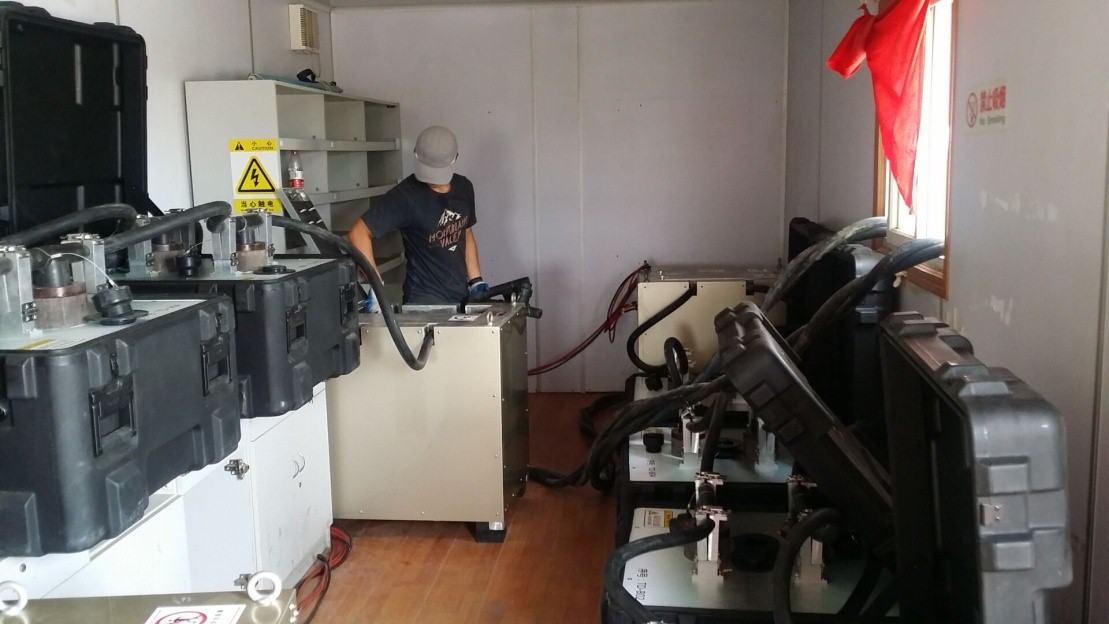

世界上首臺80萬焦耳電火花驗收

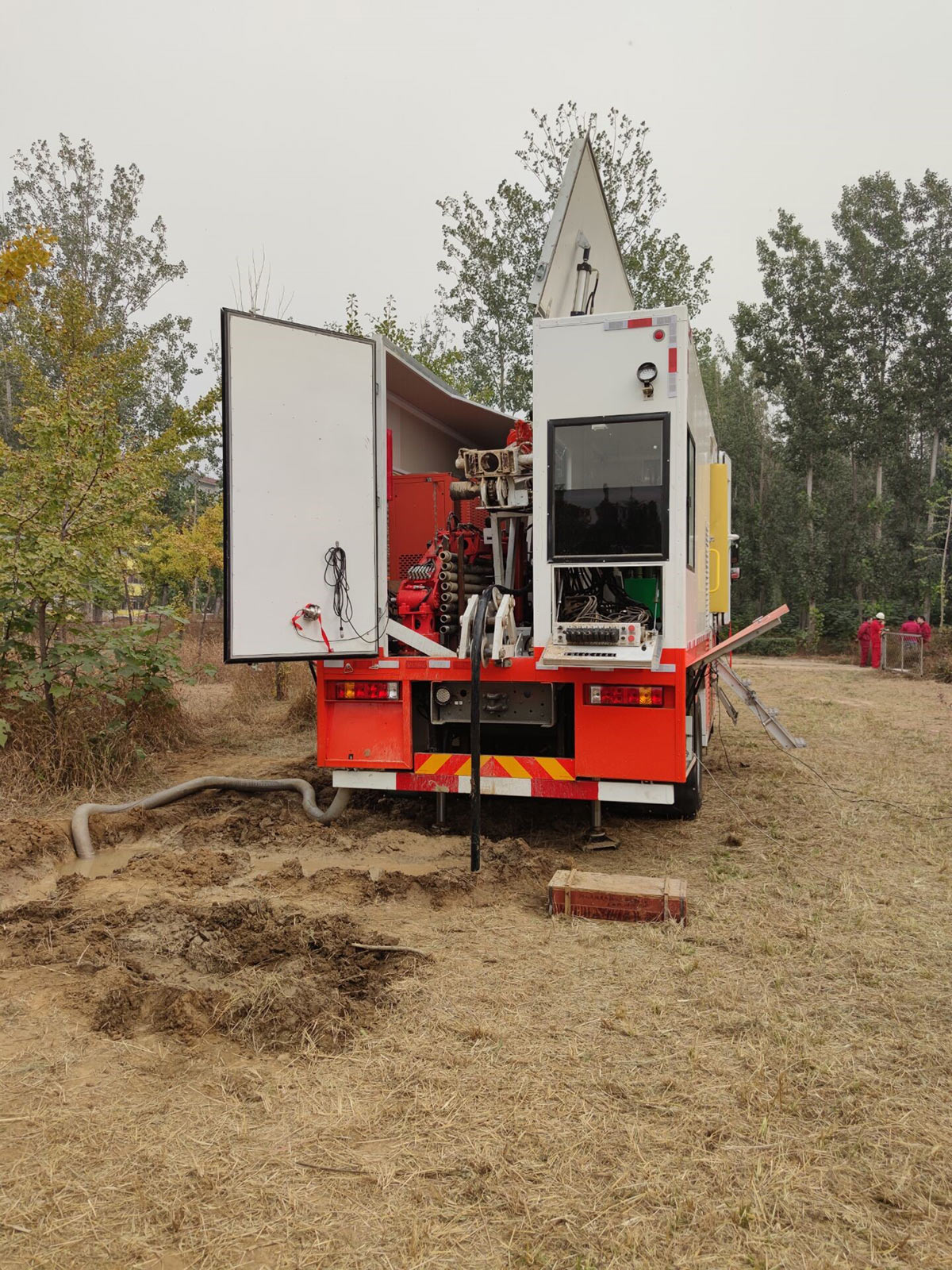

7.400KJ綠色震源一體化平臺
