典型案例：
1.寧波某舊橋水下樁身完整性檢測
工程概況：
寧波某兩座橋具有20多年歷史，其樁身整體完整，其中水面以上部分2m左右，未見明顯破損，樁體水下部分是否出現破損尚不清楚。為了確保橋梁結構的安全，采用PST成橋樁檢測技術對被撞樁體的水下部分進行檢測（橋梁與樁基常規的檢測方法如外觀檢查、回彈檢測和小應變等方法都不能勝任該類具有上部結構的樁體的檢測），對樁體上部損傷程度進行評價，以便對樁體修復方案提出建議。其中兩座橋分別為兩排17根樁，和兩排16根樁。

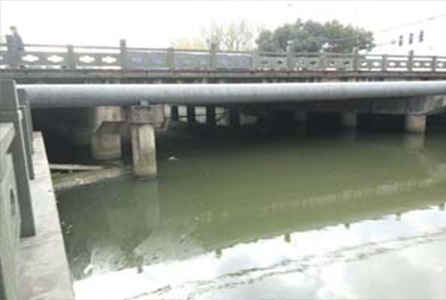

服役中的橋

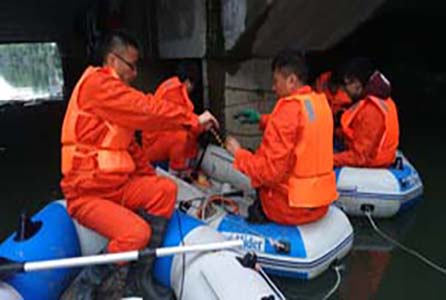

現場檢測照片
檢測布置：
成橋樁檢測布置
通過分析對比，確定了結構變化與地層界面的反射位置，剔除這些反射界面之后，可以對樁體的損傷部位做如下解釋。
1） X1號樁損傷部位
X1號樁的下方，在15m和19.5m處存在紅、藍強反射條紋，推測為2處明顯的損傷破裂面。
2） X2號樁損傷部位
X2號樁在18m處存在紅、藍強反射條紋，推測為1處明顯的損傷破裂面。
3） X3號樁損傷部位
X3號樁未出現強的紅、藍強反射條紋，推斷該樁體結構完好，沒有損傷。
4） X4號樁損傷部位
X4號樁的下方，存在1處明顯的損傷破裂面，在18m處。
PST偏移圖像成果
2.福建湄洲灣電煤碼頭橋樁損傷檢測
工程概況：
受損碼頭位于湄洲灣電廠內，碼頭樁體與承臺曾遭受重船撞擊，樁體上部外觀出現了明顯的開裂，水下部分是否破損尚不清楚。為了確保碼頭結構的安全，需要對樁體水下部分進行檢測，對樁體上部損傷的程度進行評價，以便制定修復方案。
檢測對象是外觀出現明顯撞擊損傷的1號與2號橋樁，作為樁基地質結構背景的對比，增加3號與4號橋樁。橋樁位置與外觀受損外情況分別見圖1。

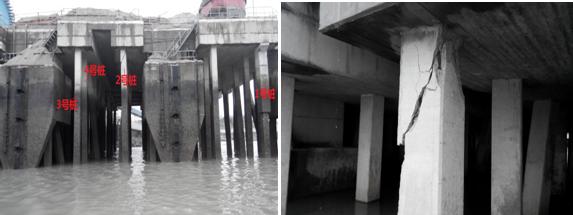

檢測橋樁位置與橋樁外觀受損情況
檢測布置
PST檢測布置示意圖
檢測結果和解釋
本次檢測完成4根樁體的PST成像和1個截面CT成像。現分類對檢測結果作以分析。
PST橋樁檢測結果
4棵樁的偏移圖像列于圖4，從左到右依次為1、2、3、4號樁。圖像中坐標原點取在蓋梁與樁的交界面，縱坐標是從原點算起的深度。圖像中的紅色線條表示波阻抗增大的界面，藍色表示波阻抗減小的界面。線條橫向的長度表示界面反射系數的大小。線條長表示反射強，界面兩側差異大，或反射面尺度大。
偏移圖像中波阻抗變化的界面包含多種物理解釋，結構缺陷、裂縫、樁身截面積變化、樁基礎地層界面等。根據PST圖像進行結構缺陷和損傷部位解釋時，首先根據設計資料排除樁體結構變化的界面，再根據地質資料排除地層界面，除去這些界面之后，可解釋為結構的損傷部位。本次檢測中樁身的結構比較簡單，樁之間沒有系梁，下部結構的正常反射只有樁底和地層。雖然樁基礎的地質資料不詳，但可以通過比較相鄰4根樁的偏移圖像，推斷出地質界面的位置。

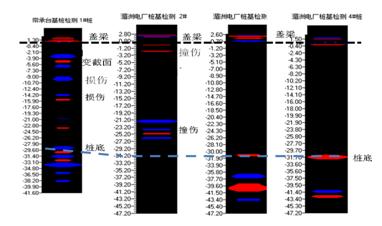

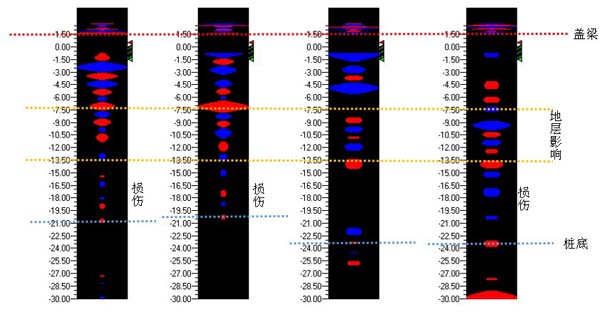

四根樁偏移圖像的對比
根據上述解釋原則，對圖7中4根樁偏移圖像的分析比對，并結合現場實際，對樁體截面變化部位、樁底與地層界面作出識別。
1) 4幅偏移圖像中最上部的紅藍條紋為橋樁上部蓋梁的反應；
2) 在深度大約30m處出現紅、藍強反射條紋，推斷為樁底與基巖界面；
3) 1號樁5-6.0m位置反射條紋對應樁體變截面處的反射；
在剔除了上訴界面之后，可以對樁體的撞擊損傷部位做如下解釋。
4) 1號樁損傷部位
在1號樁變截面處的下方，存在3處明顯的損傷破裂面，分別在9.5m、14.5m和21m處，其中最下方的損傷相對輕微。
5) 2號樁損傷部位
2號樁1.5m處的位置存在一個較強的反射界面，這是樁頭開裂破損處的反應。除此之外在水下21-25m的范圍內存在一組很強的藍色反射條紋，推斷該處損傷比較嚴重，以至于樁底的反射信號被衰減殆盡，圖像中未能出現樁底信號。
截面CT檢測結果

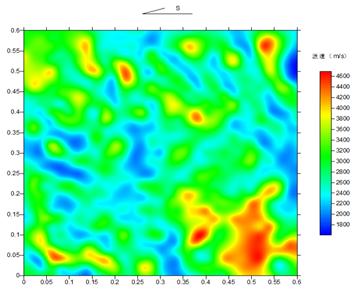

2號樁1.3m截面的波速CT圖像
2號樁體宏觀破裂下方的截面CT的波速圖像如圖5。從該圖像中可以清楚地看到，檢測截面的波速總體分布不均，大部分區域波速在2600-4000m/s范圍內，混凝土的強度不高，推斷混凝土標號為C40 左右。在截面內存在斷續分布的線性低速條帶，表明該截面位置的混凝土已經受到撞擊的影響。

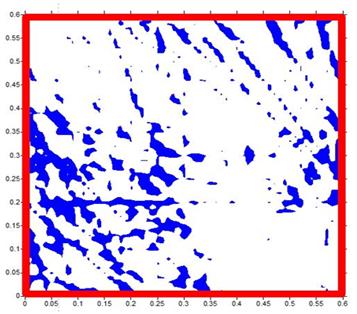

波速CT圖像中提取的微裂紋帶分布
雖然從外觀上還看不出截面CT的位置有宏觀的破裂面，但是通過對CT圖像低速異常的提取，清晰地發現界面內存在了大量的、規則排列的微裂隙帶，見圖6。這些微裂隙帶的走向以北西—南東向為主，具有張裂隙的性質，說明樁體混凝土在撞擊下已經產生了明顯的結構損傷，該部位亦應加固。
結論和建議
綜合PST橋樁檢測和截面CT檢測的結果，可以得出如下結論：
1）1號樁在水下存在3處損傷。鑒于損傷部位多，分布范圍大，建議采取鋼筋混凝土整體加固措施。從6m處的變截面處開始向下一直加固到26m深處，加固截面擴寬到100cm×100cm為宜。也可以考慮補做新樁代替。
2）2號橋樁有兩處損傷，樁體上部的損傷破裂嚴重，形成通裂。1.3m處的CT發現截面內存在微觀裂隙帶。建議分兩段加固，上部加固段0-3m，下部20m到26m。采用鋼筋混凝土將樁截面擴大到90cm×90cm。如果深部加固施工困難，可以考慮補做新樁。
3）建議施工后，選用CT技術對2號樁上部加固段進行復查，了解加固區的混凝土強度以及破裂面的灌注程度。
3.寧波某舊橋水下樁身完整性檢測
工程概況：

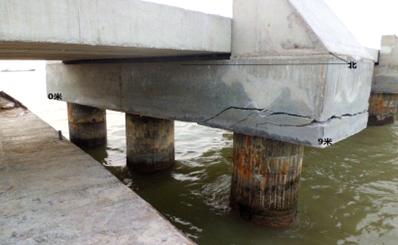

210排蓋梁與橋樁受損情況
渤海油田鉆井平臺碼頭引橋在2011年與2012年曾多次遭受重船撞擊，部分蓋梁與橋樁受到損傷。為確保鉆井平臺出入道路的通暢與安全，需要對引橋受損部位進行檢測與修復。
引橋為簡支空心板橋，下部三個橋樁支撐，橋樁上部有蓋梁連接，其上搭接空心梁板。
引橋被撞部位多集中在蓋梁右端，相關的橋樁一起受損。外觀調查已發現58、59、210等三排蓋梁的損傷比較嚴重，尤其是210排出現了大量宏觀開裂。檢測對象是這3排蓋梁和210排的3棵橋樁。
蓋梁長9m，寬1.8m，高1.3m，C50混凝土澆筑，跨距12m。橋樁原為預制空心樁，壁厚12.5cm，外徑120cm，C50混凝土。預制樁經強壓貫入地基，貫入后用C50混凝土將空心注實。蓋梁受損情況見圖1。
檢測布置：

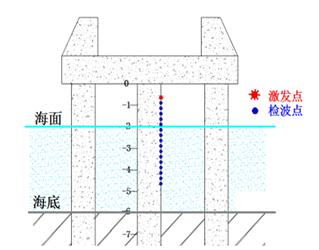

成橋樁檢測布置
橋樁截面CT檢測布置
檢測結果與損傷評價
本次使用PST檢測3根橋樁，使用CT檢測3片蓋梁和1個橋樁橫截面?，F(xiàn)分別對檢測結果進行介紹。

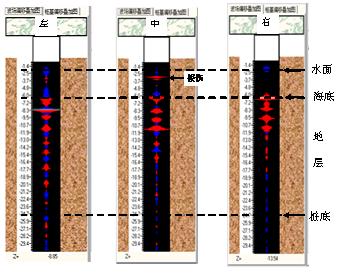

210排樁PST偏移圖像
PST橋樁損傷檢測結果
PST檢測第210排的3根樁，按位置命名為左、中、右樁，結果示于圖5。結果表明橋樁在海水中長度4m，水面上2m。三根樁的水面、海底、樁基地層的反射界面清楚，一致。海底以下6m之內清楚地包含三個地層，力學強度差異較大，向下逐漸變得密實。海底之上3根樁的反射界面出現了差異。右端樁身并未見損傷界面，樁體完整；
中間的樁身在距樁3m處即水下1m的位置出現明顯的強反射界面，推斷為撞擊造成的損傷；左端的橋樁在水面下和接近海底位置有2處較弱的反射界面，推斷為輕微損傷，沒有中間樁那樣嚴重。
蓋梁CT的檢測結果
本次共檢測三片蓋梁，分別為58排、59排，210排。按照外觀受損的嚴重程度排序，

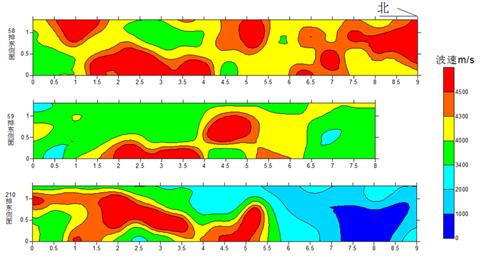

210排蓋梁CT檢測結果
210排被撞擊得最為嚴重，59排船撞次之，兩者均可見宏觀破損，58排外觀無明顯損壞。三片蓋梁的波速CT圖像依次表示在圖7中。其中59排因外觀破損檢測長度短了1m。
蓋梁CT圖像反映混凝土波速的分布。圖像中紅、黃色為高波速區，這兩種顏色的區域混凝土密實，完整，強度達到C50標準，未受撞擊影響。綠色區為中等波速區，混凝土標號近于C40，未受撞擊影響；天藍色區域為低波速區，強度低于C30，為損傷影響邊緣； 藍色與深藍色區波速低于2000m/s，為損傷的區域，混凝土松散，微裂隙發育。其中波速低于1000m/s的區域為破壞區，大量宏觀裂縫分布。3幅圖像表明，58排蓋梁圖像以紅黃色為主，達到了C50標號，未受撞擊傷害；59排蓋梁圖像以綠色、黃色為主，波速偏低，以C40標號混凝土為主，沒有明顯的撞擊損傷區，只是蓋梁混凝土標號偏低；210排的CT圖像反映混凝土結構變得極不均勻，撞擊損傷范圍大。梁體左部5.5m范圍內，混凝土強度較高，完整性好，沒有損傷痕跡；梁體右端3.5m范圍內，波速低，混凝土受到損傷，內部微裂隙發育，結構已經松散；特別是右下角1.5m范圍內，波速低于1000m/s，反映了強烈撞擊的損傷影響，為宏觀裂縫發育區。梁體撞擊損傷的影響區約占梁體長度的40%，建議對該蓋梁進行更換。
210排中間樁截面CT波速圖像
2.2.3 橋樁截面CT檢測結果
210排中間位置樁體截面的CT 位置距樁2.5m，截面CT圖像如圖7。從該圖像中可以清楚地看到，樁體邊緣混凝土的波速在4000m/s以上，達到了C50標準。樁體中心區的波速比邊緣低，在2800-3500m/s范圍。樁體北方（撞擊方向）和東南方向存在低速區，波速低于2800m/s，表明樁體的外殼已遭到損傷，發育了微裂隙，強度大大降低，其位置與PST檢測發現的損傷部位一致。
4.某病害樁體的混凝土密實性檢測和樁身完整性檢測
工程概況：
某段公路建設時期的設計規范是85版規范，隨著經濟的發展，車輛荷載和車流量不是當時可以比擬的，有些樁基在長期的運營中出現問題。用PST方法檢測樁身完整性和樁長，用CT法檢測混凝土強度。

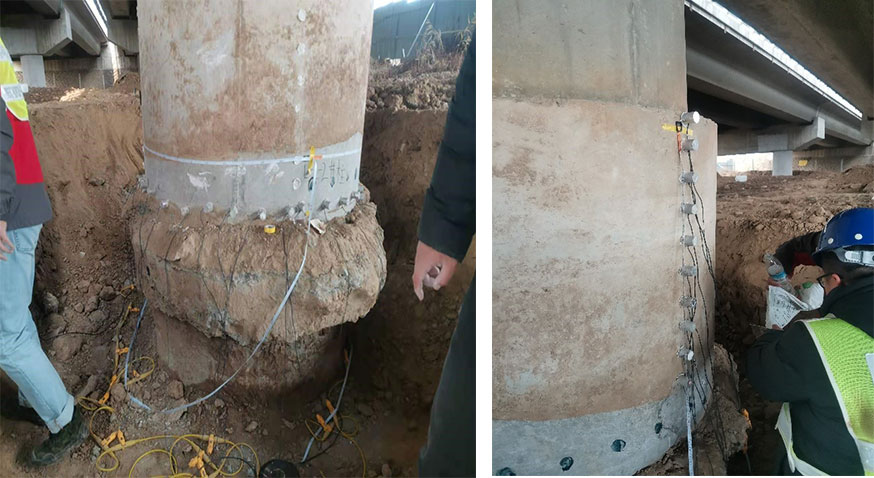

現場采集照片
針對一個樁做的三個PST偏移圖像結果如下：

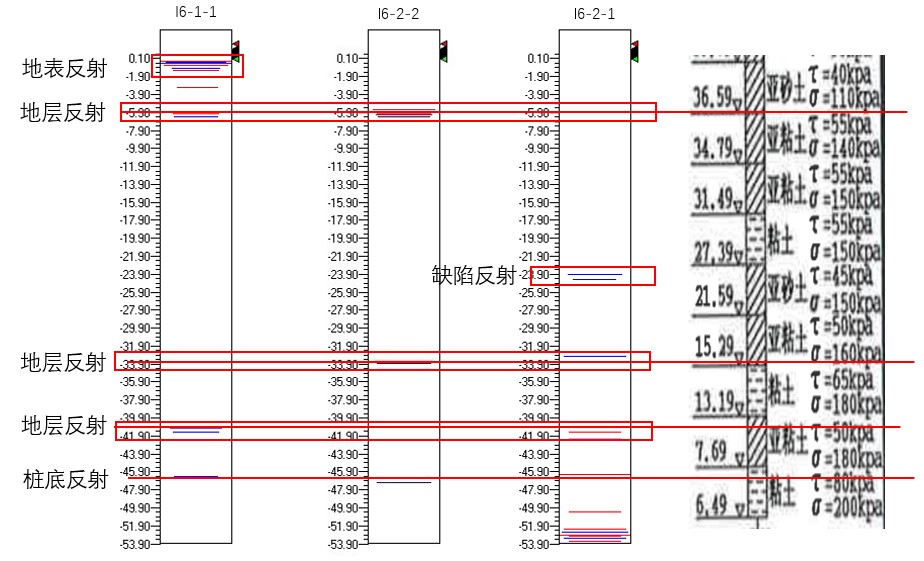

16號樁（左圖為計算結果，右圖為地層鉆孔資料）

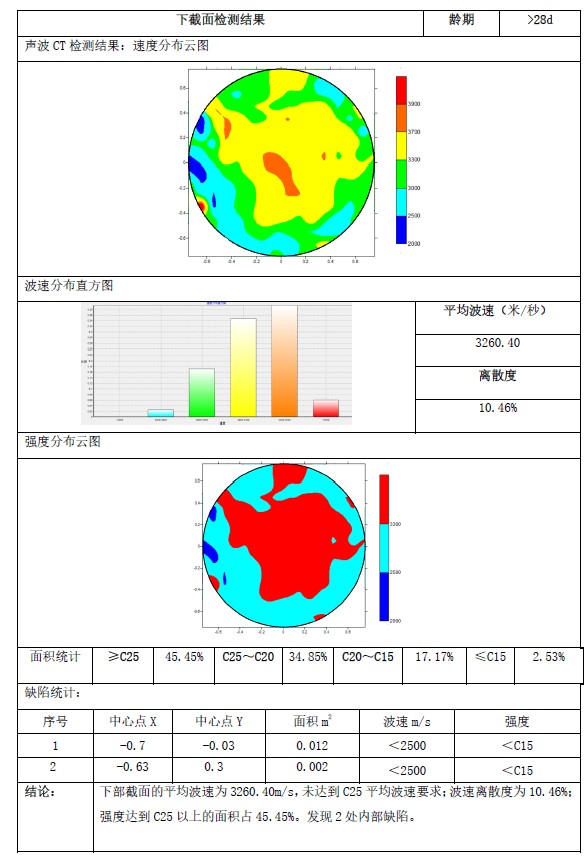

墩柱結合處混凝土密實性檢測結果
可得到如下結論：
結合設計資料及計算結果得到如下結論：
1． 樁長46.5m；
2． 在-23.9米處一個側面有缺陷反射，推測為較小的樁身缺陷；需要進一步核實。
5.某服役中的公路橋進行樁基礎病害檢測
工程概況：

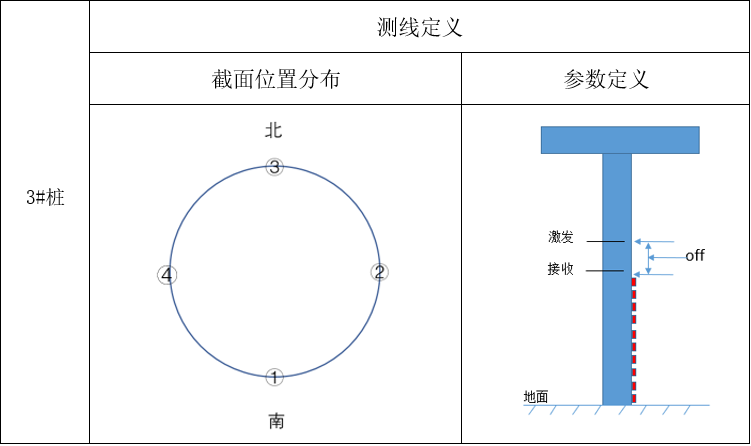

某段公路對樁基礎進行無損檢測，在該樁身布置四條測線，進行四次PST采集。
16號樁（左圖為計算結果，右圖為地層鉆孔資料）
四個PST偏移圖像結果如下：

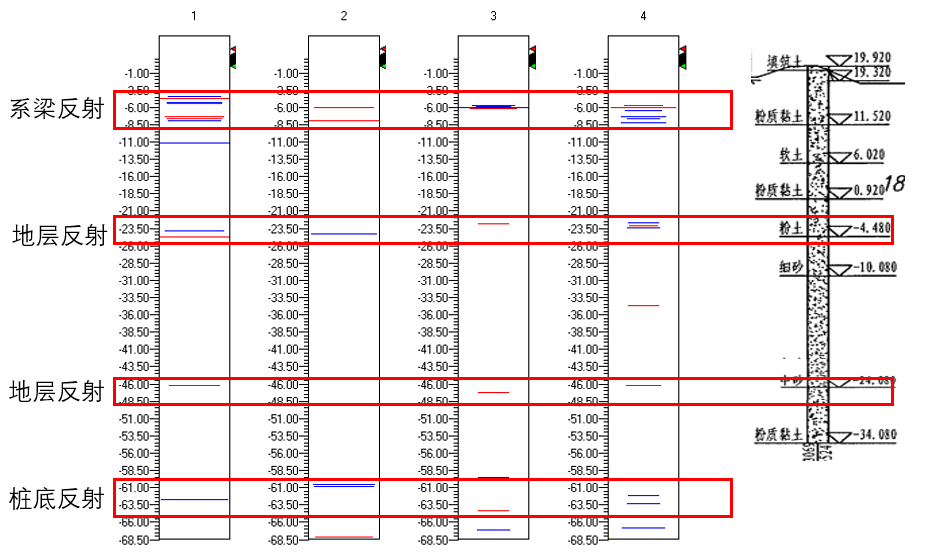

3#樁（左圖為計算結果，右圖為地層鉆孔資料
6.病害基樁缺陷位置檢測
工程概況：
某橋墩由于邊坡的坍塌，被剪切受傷，地面可見鋼筋外露。用PST法了解地下隱伏部分的埋深情況。同時對樁體其他部分是否受損進行檢測評價。

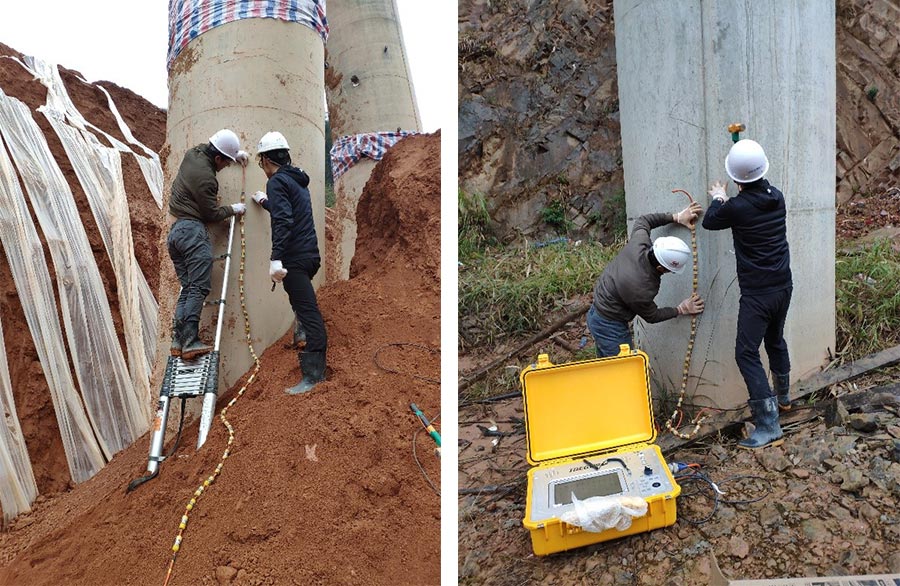

現場采集照片
針對一個樁做的三個PST偏移圖像結果如下：

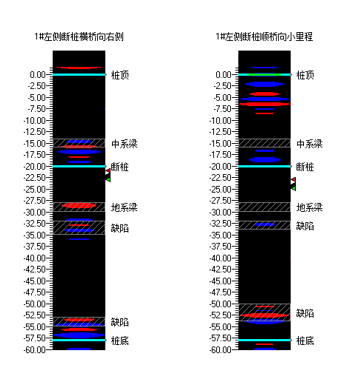

1#橋墩左墩檢測結果（兩個PST測線）
可得到如下結論：
結合設計資料及計算結果得到如下結論：
1、32-35米，此處為先藍色條紋，波阻抗變小、剛度下降的界面。推斷32-35米處為樁身開裂。
2、52-55米處接近樁底，反射條紋較多，且條紋為先紅色條紋是基巖的反應。
