可不用炸藥的超前預報 散射+反射雙模型的超前預報 科學嚴謹?shù)某邦A(yù)報

功能：

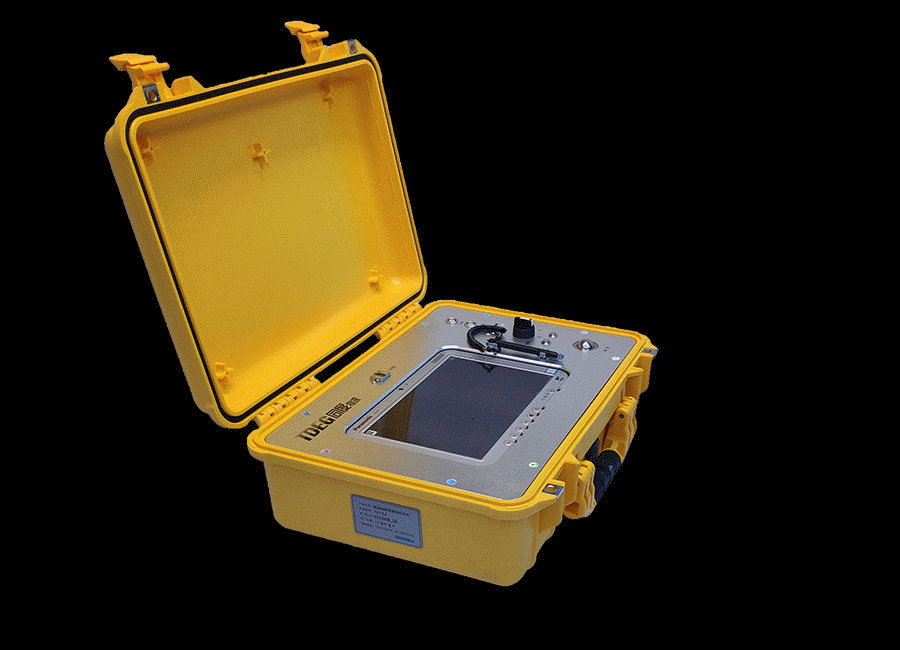

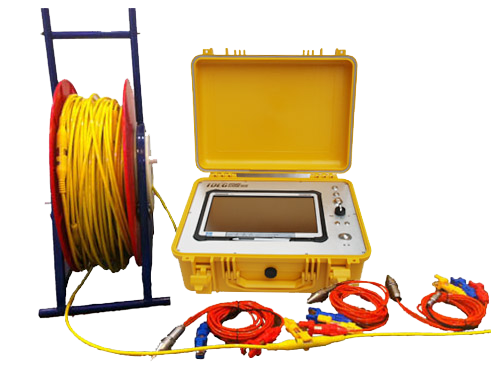

TST隧道地質超前預報系統屬于地震波探測法。用于公路鐵路隧道、水電隧洞、地鐵、采礦巷道等地下工程的地質災害超前探測。適用于鉆爆、敞開式或雙護盾TBM以及盾構隧道。

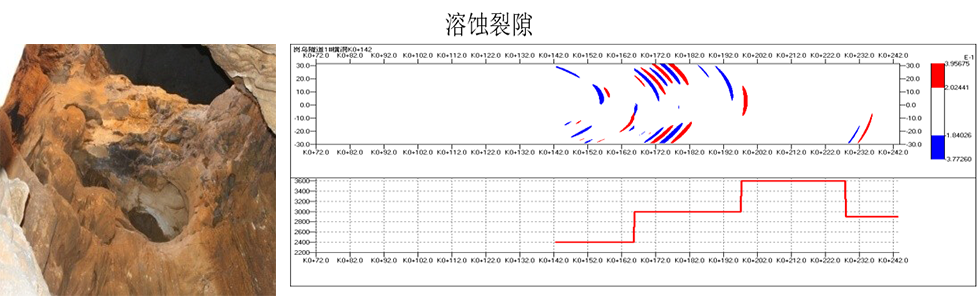

TST開發了散射+反射雙模型，不但能預報巖性與構造等大型地質界面，也不會漏掉巖溶、孤石等孤立地質異常體。

TST配置有TDIS1800隧道可控震源，配套完整，可以不使用炸藥，提高了安全性和方便性。

TST可靠性好，準確率高。自動化處理，減小對技術人員經驗的依賴。

預報距離大于100m，分辨率1m。

經過廣泛的實踐，創建了優良的品牌形象。

TST解釋原理：

TST是一種地震法超前探測技術。通過對地震反射波走時的測量來確定圍巖的波速與反射面位置的。目前國內外的隧道超前預報的數據采集方式還不統一。有的將觀測系統布置在隧道一側，這樣地震射線的路徑相互重疊，不能通過走時數據確定前方圍巖的波速及反射面的位置。有的激發與接收排列很短，獲得的數據不能進行波場分離。

TST的觀測有足夠的排列長度和采集密度，其數據可通過專業軟件對三維波場進行分離，取出前方的反射波用于超前預報，避免了虛報誤報；

TST采用獨到的雙側激發和接收的陣列式觀測方式，結合專業的二維速度掃描軟件，能有效地確定不同里程圍巖的波速分布。這不但可以準確地確定圍巖界面的位置，同時也為巖體工程分類提供了可靠的波速依據。

TST利用地質界面圖像和波速分布，綜合解釋?zhuān)诡A(yù)報的可靠性和準確率大大提高。

隧道超前預報專用震源：

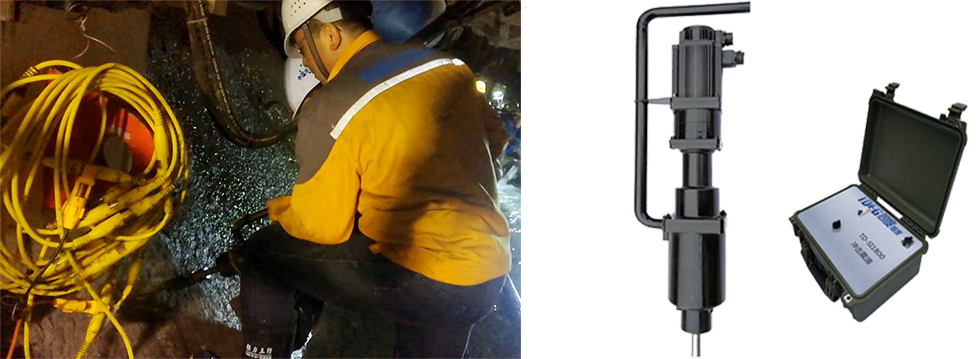

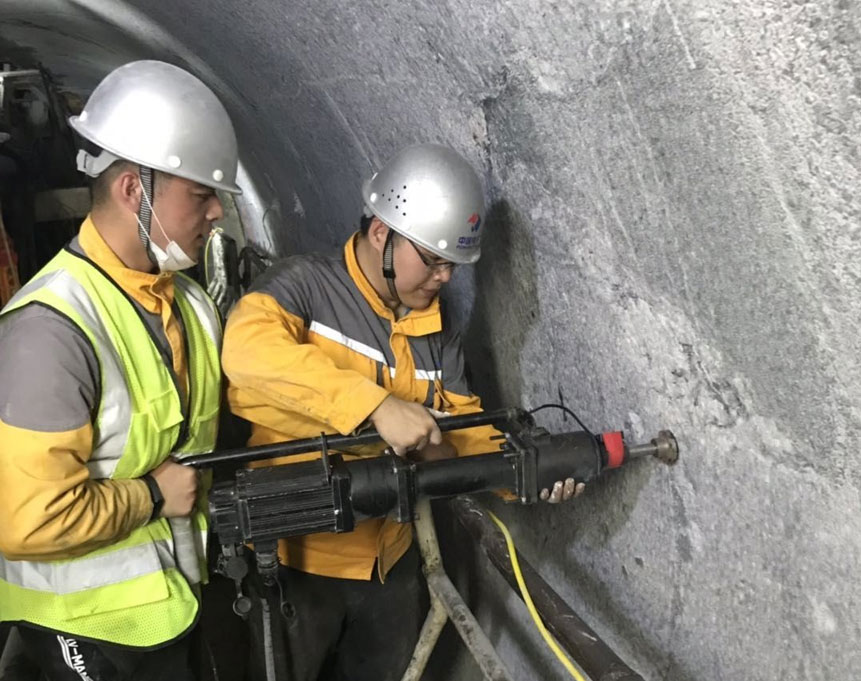

TDIS1800手持可控沖擊震源

技術指標：

典型案例索引

1.大盾構穿河隧道地質災害三維探測及開挖驗證

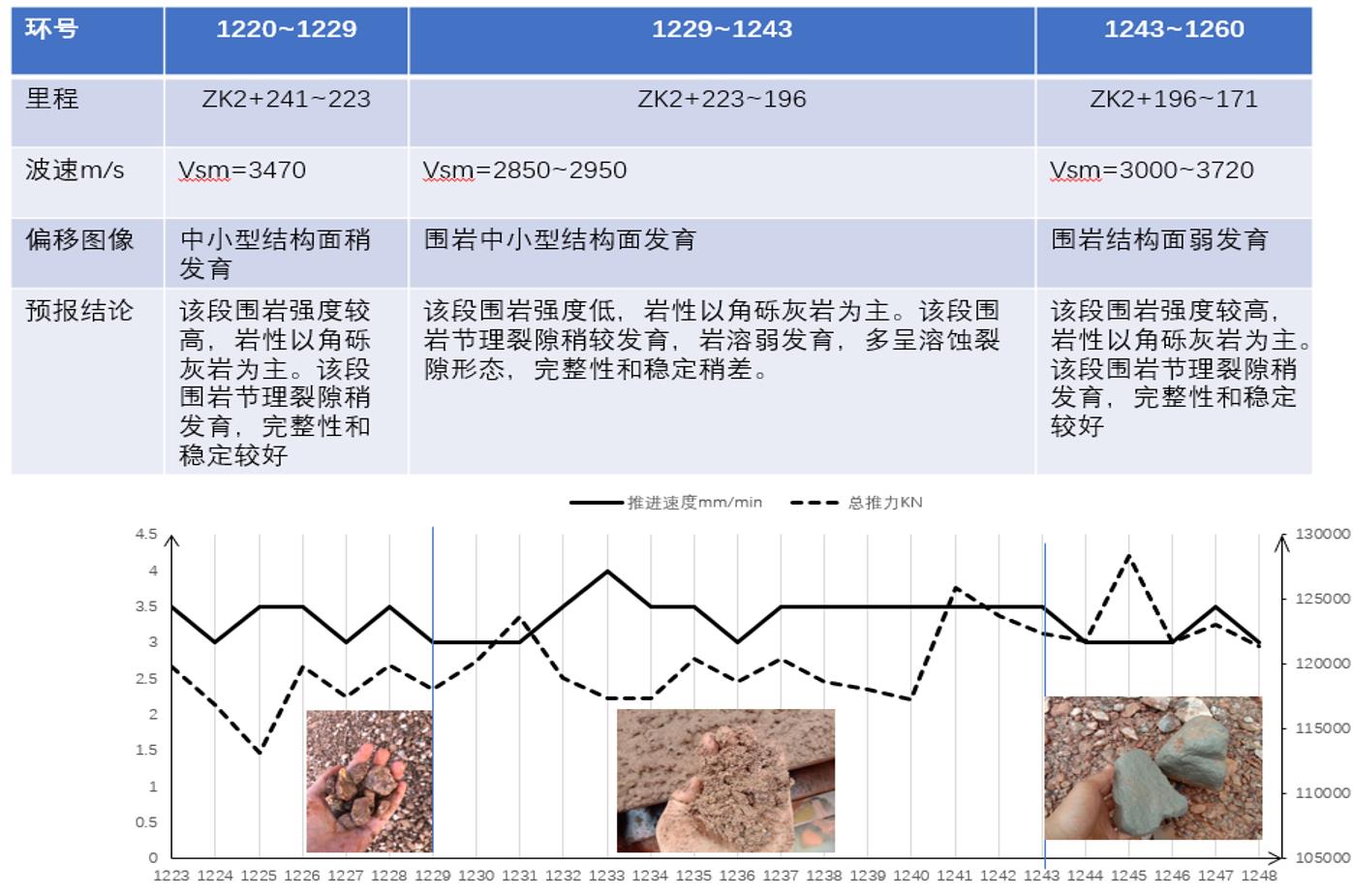

9.管片式隧道地震波超前預報

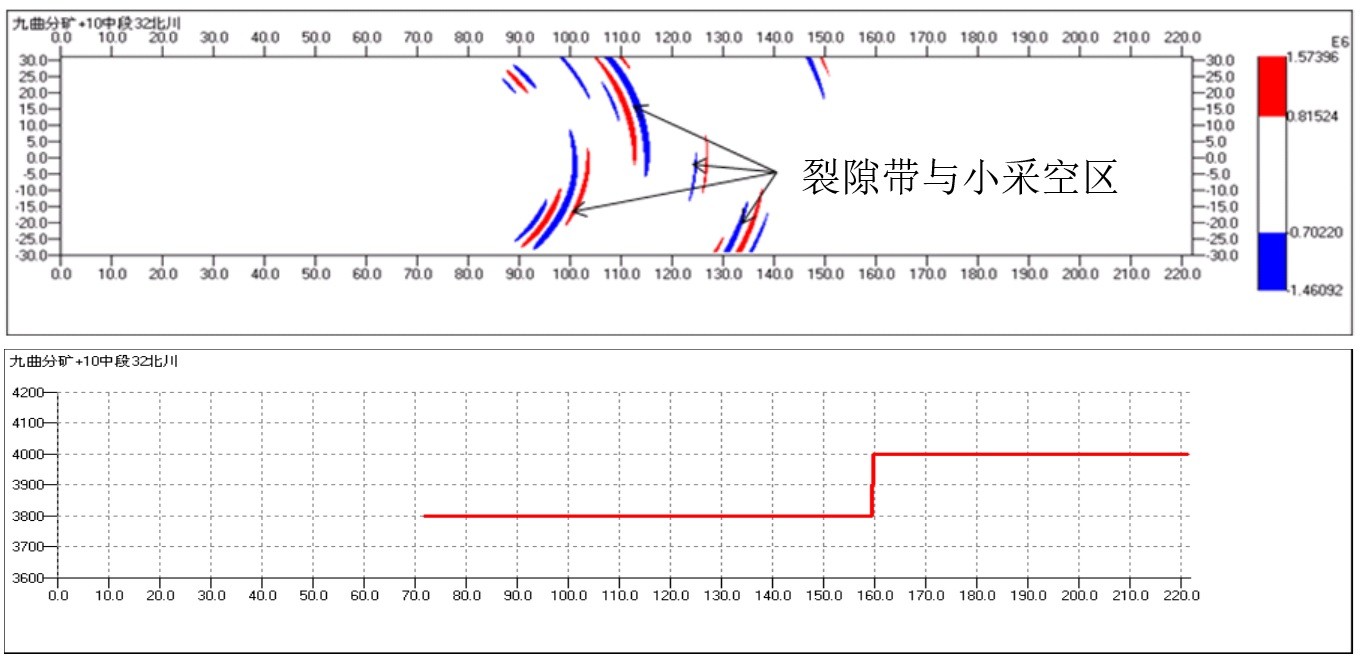

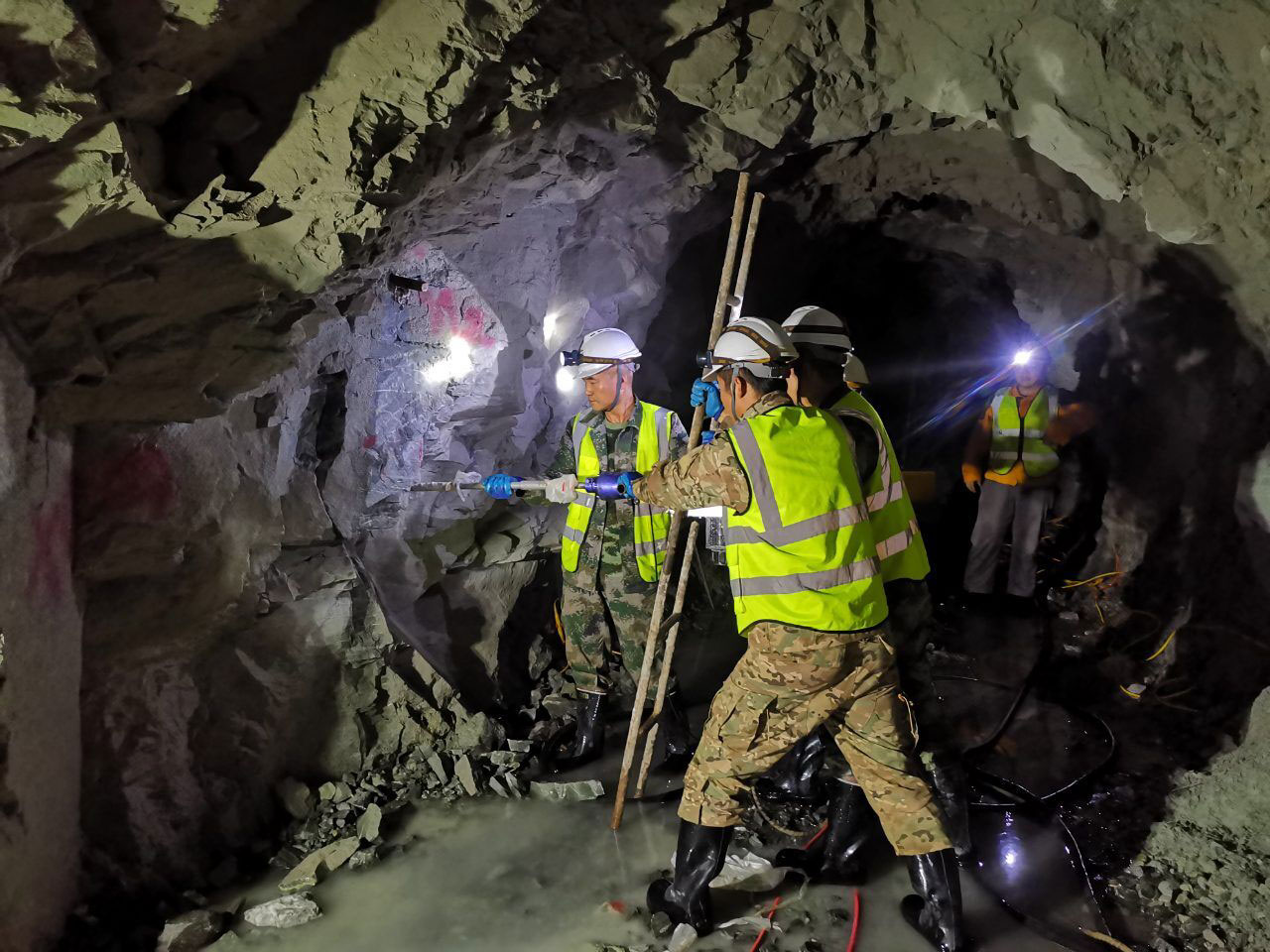

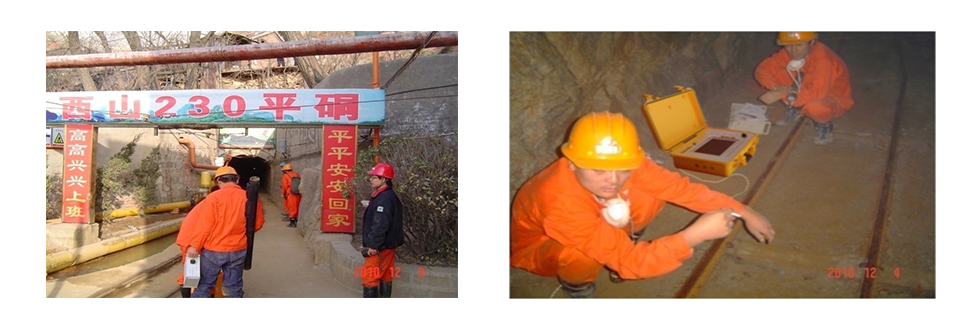

10.金屬礦巷道

工程案例：

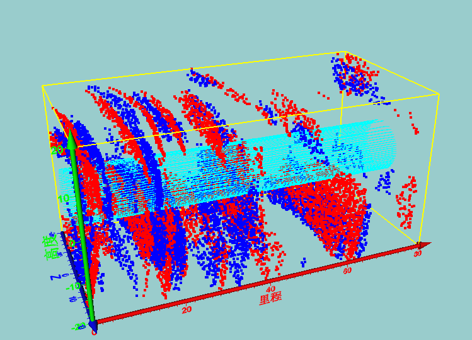

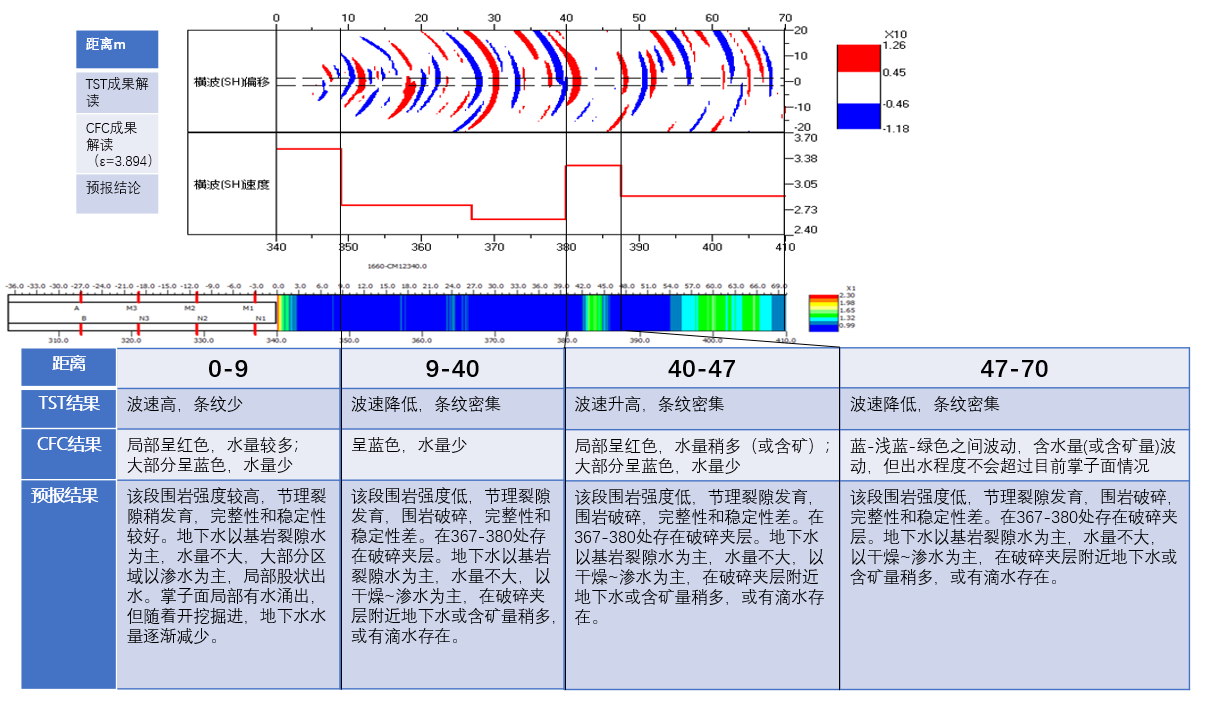

1.大盾構穿河隧道地質災害三維探測及開挖驗證

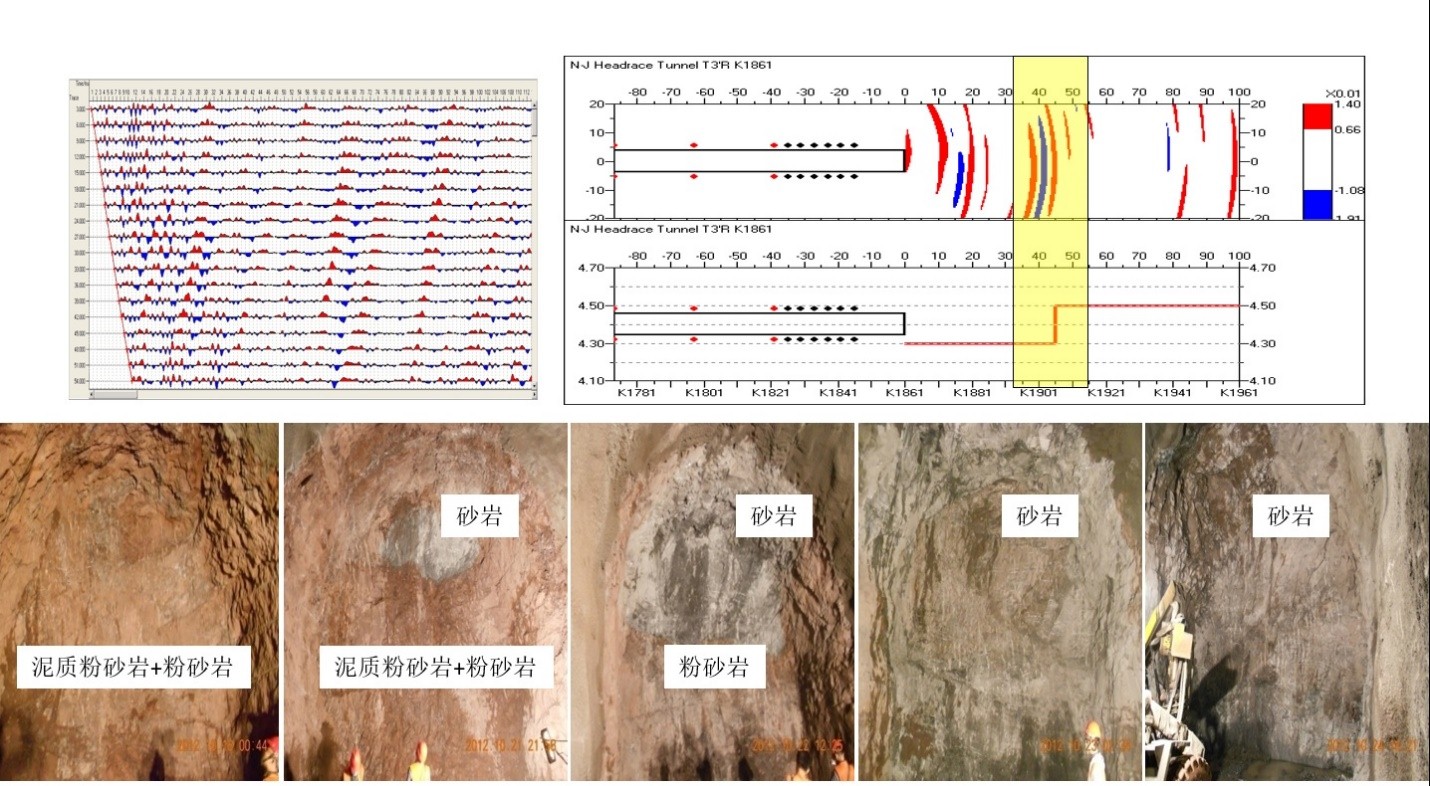

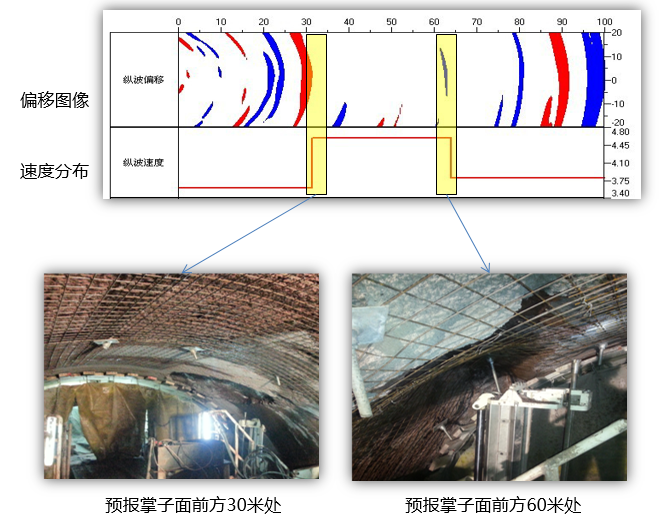

2.巖性變化帶探測：

2015年在巴基斯坦NJ項目鉆爆隧道，應用炸藥進行縱波超前預報，探測距離100m。識別標志：偏移圖像中里程40m出現紅藍條紋，推斷該位置存在巖性接觸帶，后面是紅條紋，對應波速升高，巖體力學性質變好。
